Замена кнопки беспроводной мыши HP FHA-3510
Существует 3 метода ремонта неисправной кнопки левой, правой или переключения документов в этом устройстве.
1) Скорее всего, только одна кнопка перестала работать, поэтому вы можете отпаять другой переключатель кнопки и использовать его для замены неисправной кнопки. Будьте осторожны, они легко плавятся!
2) Купите новый тактовый переключатель Panasonic EVQ P0E07K у дистрибьютора запчастей, например, Digikey, Farnell, Mouser. Это немного необычный тактовый переключатель, у которого всего 2 контакта вместо более распространённых 4. При покупке имейте в виду, что стоимость доставки часто превышает стоимость переключателя. Попробуйте добавить это к более крупной покупке.
3) Используйте более длинный переключатель, но отточите его до нужной высоты - высота имеет критическое значение! Убедитесь, что переключатель с низким рабочим усилием. Используемая в мыши деталь Panasonic имеет силу 0,74N. Большие усилия создают более громкий щелчок!
Шаг 1

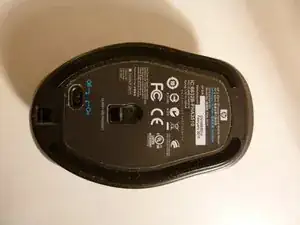

Выключите мышь и снимите серебристую (или другой цвет) верхнюю крышку.
Шаг 2

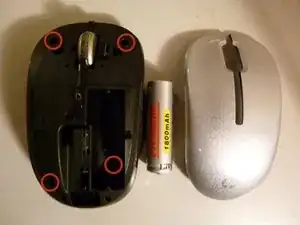

Уберите винты и сохраняйте их в безопасном месте. Один из винтов находится под местом, где располагалась батарея.
Осторожно поднимите крышку мыши, чтобы открыть печатную плату.
Шаг 3
Изучите, как антенный провод перед колесом мыши и сборка колеса мыши расположены на печатной плате. Вам нужно будет знать это при выполнении сборки. Также отметьте, с какой стороны установлен переключатель питания.
Удалите колесо мыши из сборки, затем извлеките печатную плату.

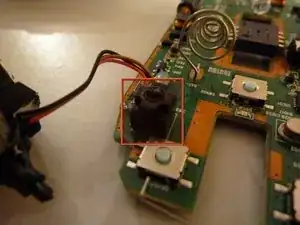

Тактовые переключатели для кнопок левой, правой и страницы вниз - это высокие черные квадратные устройства. Один из них можно увидеть рядом с проводом на изображении.
Шаг 4

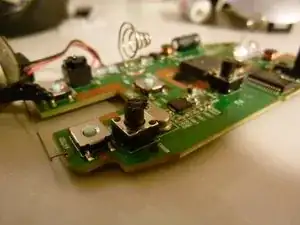

Новый EVQ P0E07K можно увидеть на изображении.
С помощью паяльника отпаяйте старый переключатель, поместив пинцет под переключатель для удобства, пока разогреваете контакты.
Вам может быть проще вытащить переключатель, по одному контакту за раз, а не нагревать оба контакта одновременно.
Отпаяйте отверстия с помощью паяльного насоса или оплетки.
Вставьте новые кнопки и припаяйте, убедившись, что они находятся на одном уровне с печатной платой.
Осторожно соберите мышь, убедившись, что переключатель питания, линза, антенна и колесо мыши находятся на своих местах.
Проверьте, что переключатель работает удовлетворительно, прежде чем закручивать устройство обратно.
Заключение
Для сборки вашего устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
