Разборка и очистка EVGA x17
В этом руководстве приведены шаги по очистке и разборке игровой мыши EVGA x17. Для простого и лёгкого ремонта следуйте этому руководству при разборке мыши и аккуратной очистке, чтобы устранить неполадки, вызванные грязью и мусором.
Шаг 1

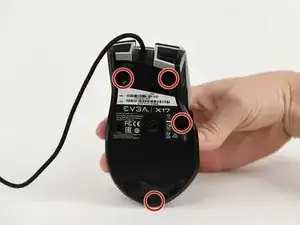

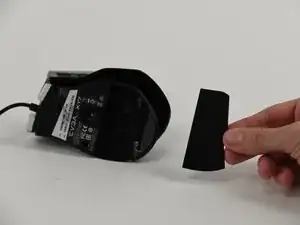

Снимите тефлоновые ножки мыши, чтобы обнажить 5 винтов.
Шаг 2

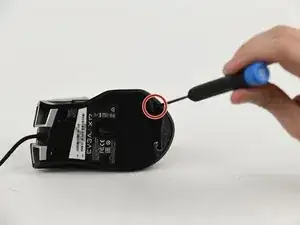

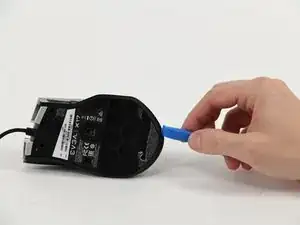

Используйте крестовую отвёртку Phillips #00, чтобы вывернуть 5 винтов, фиксирующих нижнюю панель.
Шаг 3
Снимите крышку отсека для тяжестей и очистите ватной палочкой или мягкой тканью.
Шаг 4
Медленно вставьте лопатку под панель снизу и проведите по её периметру, поддевая до характерного щелчка.
Очистите нижнюю панель ватной палочкой или мягкой тканью.
Шаг 5

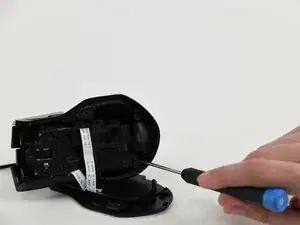

Удалите 13 винтов внутри корпуса.
Существуют 2 самореза с трапециевидной шляпкой Phillips, крупные круглые головки, и 11 крестовых винтов Phillips во внутренней части.
Шаг 6

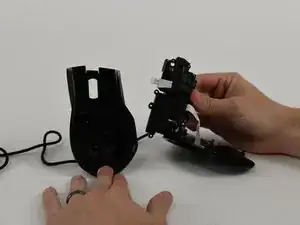

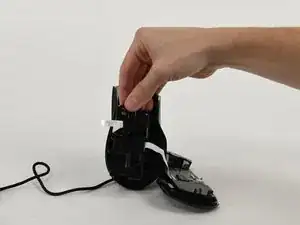

После снятия всех винтов аккуратно сдвиньте среднюю секцию и очистите ватной палочкой или мягкой тканью.
Очистите верхнюю панель ватной палочкой или мягкой тканью.
Опционально: можно также снять переключатели и очистить их.
Шаг 7
Снимите крестообразные винты меньшего размера с детали с маркировкой A29N001-C V1.0 RU 94V-0. Снимите саморезы с трапециевидной шляпкой со стороны колеса прокрутки.
Снимите 4 винта с детали с маркировкой AZAC001-A V1.0.
Шаг 8

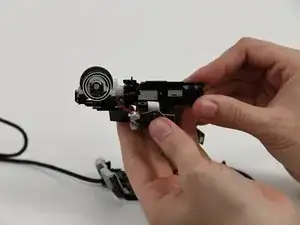

Оттяните транзистор со стороны колеса прокрутки.
Шаг 9

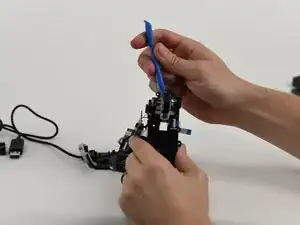

Осторожно вставьте лопатку между непрозрачным пластиком, который удерживает колесо прокрутки.

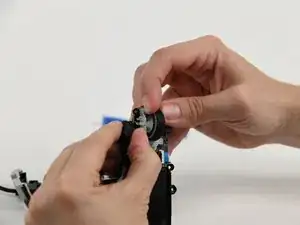

Подденьте пластик от колеса, чтобы освободить колесо прокрутки для снятия.
Шаг 10

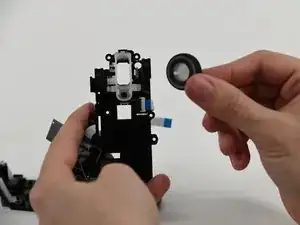

Снимите крышку колеса прокрутки и замените пластиковое колесо (или крышку, если проблема в ней). Очистите оба элемента ватной палочкой или мягкой тканью.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
