Разбор корпуса мыши Corsair Vengeance M65
Если есть неточности, сообщите мне, или если вы хотите дополнить это руководство — смело делайте это!
Если с вашей мышью что-то сломано, я бы рекомендовал приобрести новую, поскольку запасные части трудно достать.
Если у вас хорошие навыки пайки и вы умеете добывать необходимые детали, смело делайте руководство!
Левая и правая кнопки мыши — переключатели Omron.
Я не уверен, какой переключатель используется для средней кнопки. Похоже на стандартный поверхностно-монтируемый микропереключатель.
ВНИМАНИЕ!!!
БУДЬТЕ ОСТОРОЖНЫ.
БУДЬТЕ ТЕРПЕЛИВЫ И РАБОТАЙТЕ МЕДЛЕННО при разборке.
Внутри мыши есть хрупкие детали.
Там есть ленточные кабели, которые очень легко рвутся.
Я не несу ответственности за повреждение вашего устройства в результате использования этого руководства.
Шаг 1
Приступим!

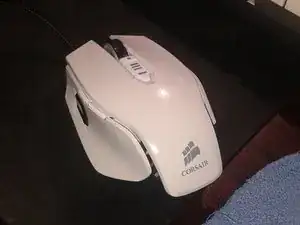

Сначала переверните мышь.
Найдите два винта Torx. Используйте отвертку T6 Torx, чтобы их выкрутить. Я использовал маленькую плоскую отвертку, так как у меня не было T6.
Шаг 2
БУДЬТЕ ОСТОРОЖНЫ С ПЛОСКОЙ ОТВЕРТКОЙ! В качестве альтернативы откройте вручную.
НЕ РАЗДЕЛЯЙТЕ ДВЕ ПОЛОВИНЫ ЧРЕЗМЕРНО, ТАК КАК МЕЖДУ НИМИ ПРОХОДЯТ ХРУПКИЕ ЛЕНТОЧНЫЕ КАБЕЛИ!

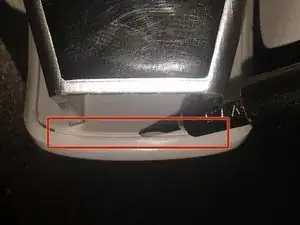

Нажмите в том месте, на которое я указываю. Оно должно разойтись довольно легко.
Чтобы открыть вручную, держите M65 так, чтобы USB-кабель свисал вертикально вниз, нажмите тыльной стороной ладони на верхнюю поверхность M65, затем подденьте задний край M65 согнутыми пальцами той же руки.
Шаг 3
БУДЬТЕ АККУРАТНЫ!

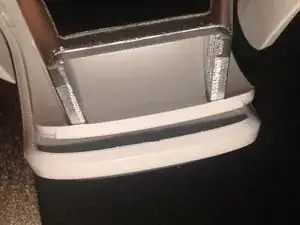

Пошевелите переднюю часть мыши и аккуратно оттяните верхнюю половину к задней части.
НЕБОЛЬШОЕ ПОДНЯТИЕ ВЕРХНЕЙ ЧАСТИ ПРИМЕРНО НА 5 мм!

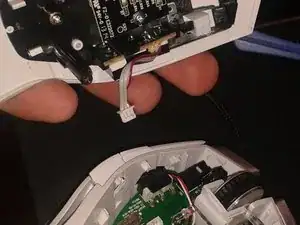

К верхней и нижней частям прикреплены ленточный кабель и кабель питания.
МЕДЛЕННО! Вытащите верхний ленточный кабель из его разъёма, пошевеливая.
За кабель питания держитесь за сам штекер, а не за провода. Тяните кабель питания снизу.
УРА! Вы разделили их!
Шаг 4
Если вы хотите продолжить дальше — делаете это на свой страх и риск. Я не разбирал дальше этого уровня.

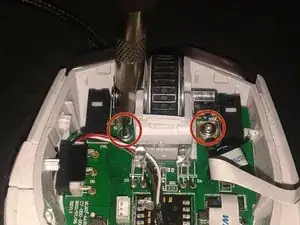

Есть два винта, которые удерживают плату. Один длиннее другого. КОРОТКИЙ винт находится там, куда я указываю. Длинный винт прижимает провод заземления. Отодвиньте провод, когда будете снимать плату.

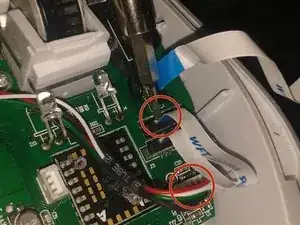

Я указываю на ленточный кабель, который можно вытащить. Есть несколько разноцветных проводов, подключённых к плате. Выведите их, пошевеливая. Отложите в сторону при вынимании платы.
Теперь поднимите плату вместе с колесом прокрутки. Там могут быть дополнительные винты, которые крепят металл к пластику. Открутите их, если нужно.
Боковые части отщёлкиваются. Для снятия боков необходимо вынуть основную плату. Слева два защёлкивающих язычка, справа четыре. Слева также два винта, крепящие боковую часть к остальной части корпуса.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
