Снятие нижней платы

Переверните мышь и снимите наклейки по периметру нижней части корпуса.

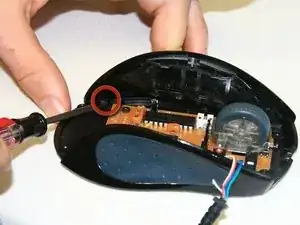

Отвинтите четыре винта 5 мм с крестообразной шлицевой головкой Phillips #1 на нижней части мыши.

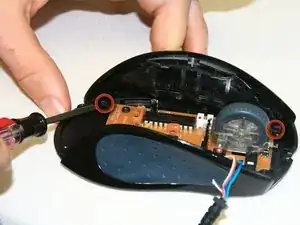

Отвинтите два винта 9 мм с крестообразной шлицевой головкой Phillips #1 на нижней части мыши.

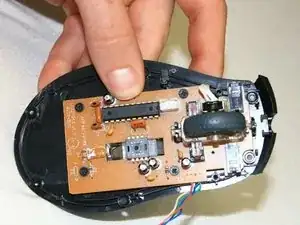

Возьмитесь за верхнюю панель корпуса мыши и поднимите её вверх, чтобы снять.

Прикосновение к конденсаторам на этой плате может привести к разряду накопленной электрической энергии.

Прикоснитесь инструментом для разряда конденсаторов к выводам конденсаторов на плате, чтобы разрядить накопленную энергию. Если выводы недоступны, дождитесь извлечения платы из корпуса мыши.

С помощью лопатки подденьте белую розетку снизу и выдавите её, чтобы отсоединить верхнюю плату от нижней платы.

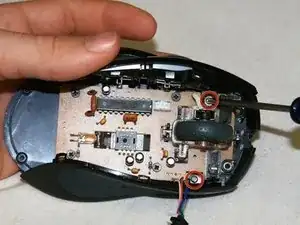

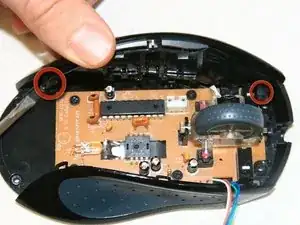

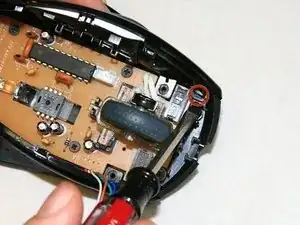

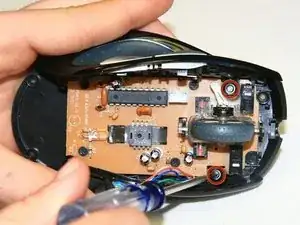

Найдите два серебристых винта с плоской головкой 5 мм по левую и правую стороны от колеса прокрутки и отвинтите их крестовой отверткой Phillips #1.

Найдите защёлки в нижних углах боковых панелей мыши и выдавите указанные защёлки, используя лопатку или ноготь.

Повторите Шаг 6 для противоположной боковой панели, чтобы отсоединить обе стороны от основания мыши.

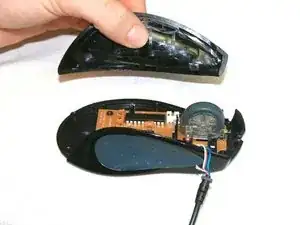

Возьмитесь за боковые панели мыши и поднимите их, чтобы отделить от основания корпуса.

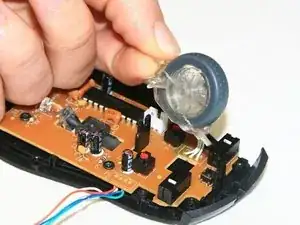

Выведите колесо прокрутки из защёлки, удерживающей его на месте. Для этого можно использовать палец или лопатку.

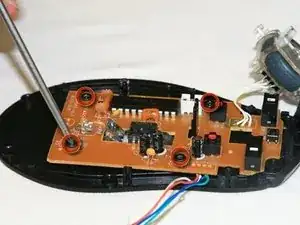

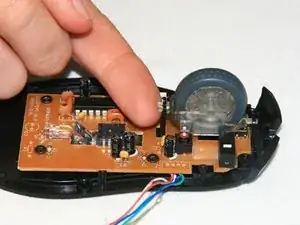

Найдите четыре чёрных винта с плоской головкой 5 мм в углах нижней платы.

Отверните эти четыре чёрных винта.

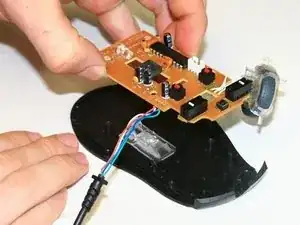

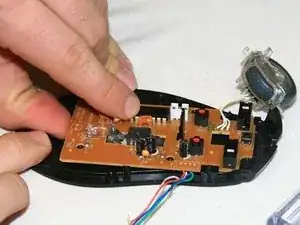

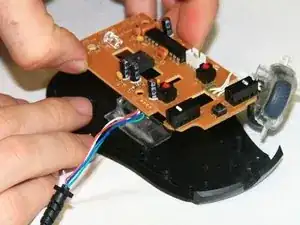

Поднимите нижнюю плату вверх, чтобы снять её с монтажных стоек. Это полностью отделит её от нижней панели мыши.
