Снятие верхней платы проводной оптической мыши

Переверните мышь и снимите наклейки по периметру ее дна.

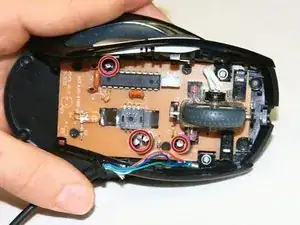

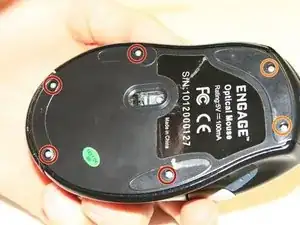

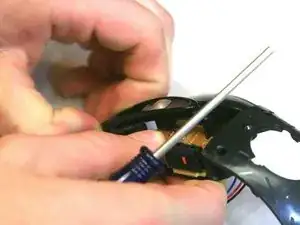

Используйте отвертку Phillips #1, чтобы удалить четыре винта длиной 5 мм из нижней части мыши.

Используйте отвертку Phillips #1, чтобы удалить два винта длиной 9 мм из нижней части мыши.

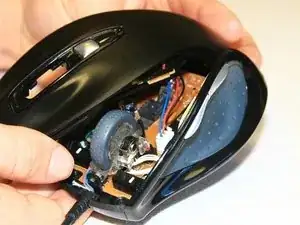

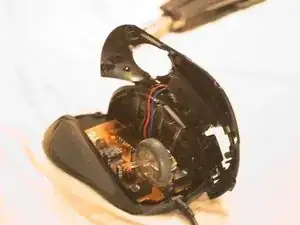

Схватите верхнюю оболочку мыши и поднимите, чтобы снять.

Конденсаторы на этой плате могут высвободить накопленную электрическую энергию при контакте.

Прикоснитесь инструментом для разрядки к выводам конденсаторов на плате, чтобы высвободить накопленную энергию. Если выводы недоступны, подождите, пока не снимете плату с корпуса мыши.

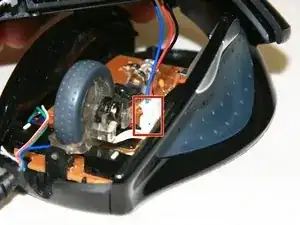

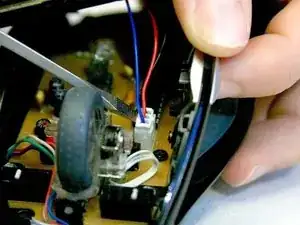

Используйте лопатку, чтобы поддеть белую заглушку и вытащить ее, чтобы отключить верхнюю плату от нижней.

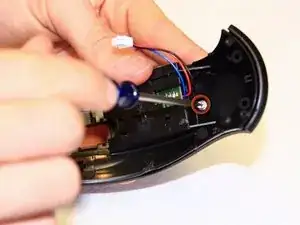

Удалите винт с круглой головкой длиной 5 мм, который удерживает среднюю часть на верхней.

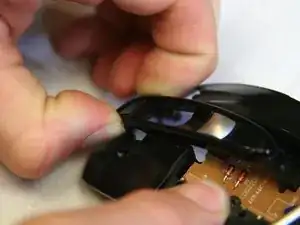

Теперь наружная оболочка отделится от средней структуры.

Используя отвертку Phillips #1, открутите черный плоский винт длиной 5 мм, который удерживает каркас катушки прокрутки.

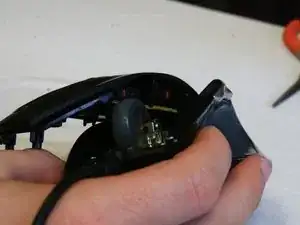

Сожмите каркас, чтобы освободить защелки. Теперь вы можете снять каркас.

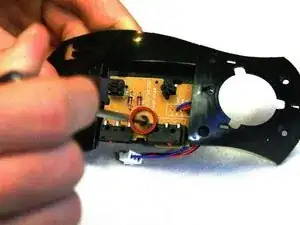

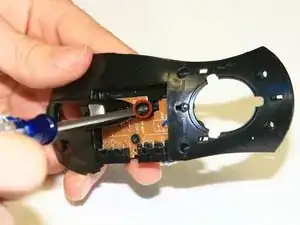

Удалите винт, удерживающий плату.

Теперь плата легко отделится.
