Cherry Gentix 4K Maus - Разборка

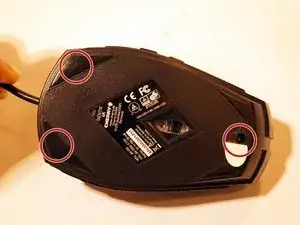

Снимите наклейку "Q.C. Passed", чтобы получить доступ к расположенному ниже винту с крестовой головкой.

Снимите две верхние ножки мыши. Достаточно удалить половину ножки, чтобы добраться до винтов.

Удобно сдвигать ножки вместе с клеевой пленкой.

Выверните три винта с крестовой головкой.

Поднимите верхнюю часть корпуса мыши.

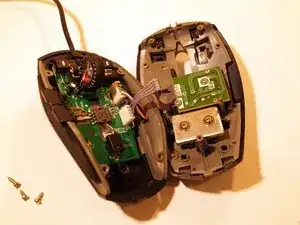

Сложите верхнюю и нижнюю части обратно, как книгу, и отложите в сторону.

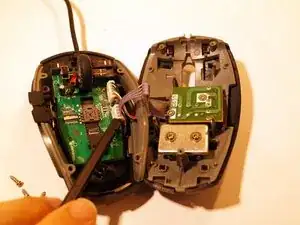

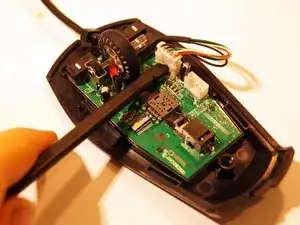

Ослабьте разъем плоским концом лопатки.

Выньте разъем.

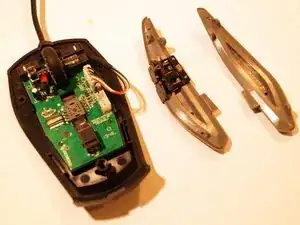

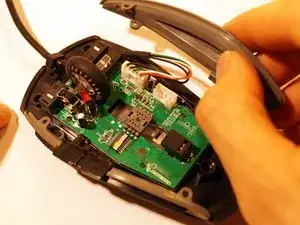

Поднимите две боковые части и отложите в сторону.

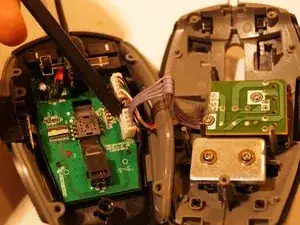

Ослабьте разъем плоским концом лопатки.

Выньте разъем.

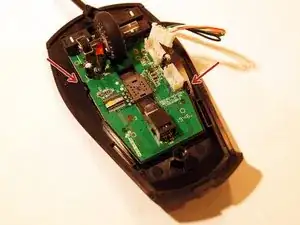

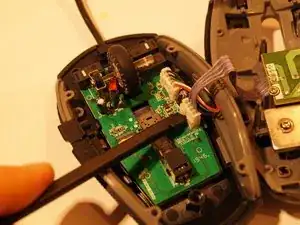

Имеется два пластиковых защелки. Очень аккуратно освободите левую пластиковую защелку.

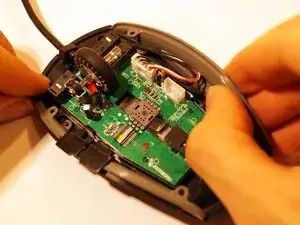

Поднимите плату с левой стороны.

Выньте плату и отложите в сторону.

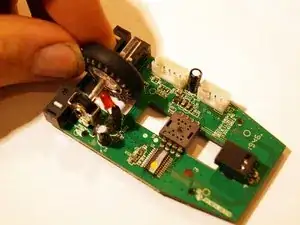

Сдвиньте колесо прокрутки немного вправо.

Извлеките колесо из направляющих вилок.

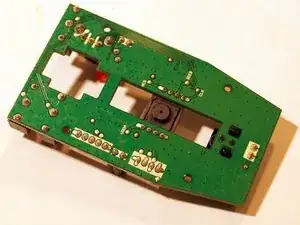

Справочное изображение платы.

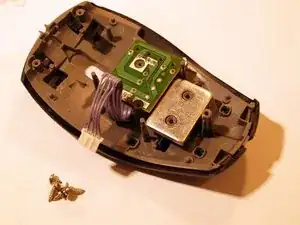

Выверните четыре винта с крестовой головкой.

Снимите груз.

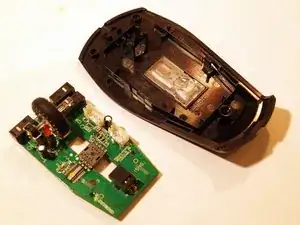

Снимите плату.

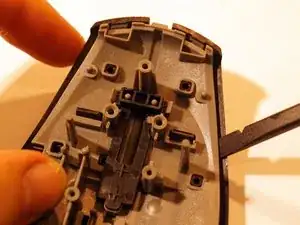

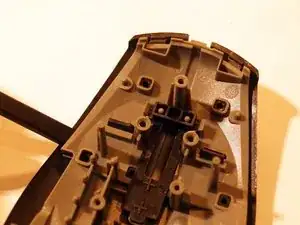

Осмотрите пластиковые защелки.

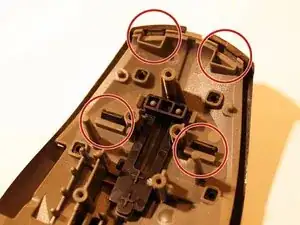

Пластиковые защелки для черной верхней части, отвечающие за клик.

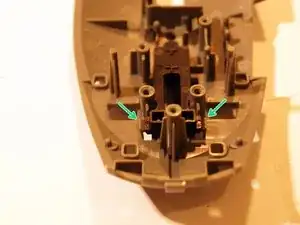

Пластиковые защелки для кнопки DPI.

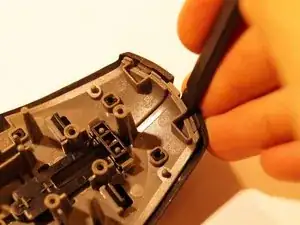

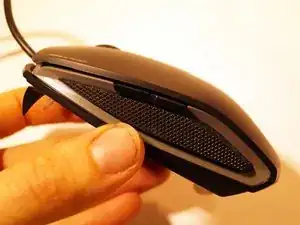

Вставьте плоский конец лопатки в зазор между двумя половинами слева и справа. Задние пластиковые защелки должны освободиться автоматически.

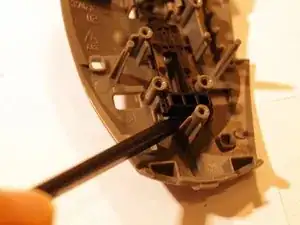

Освободите пластиковые защелки в середине.

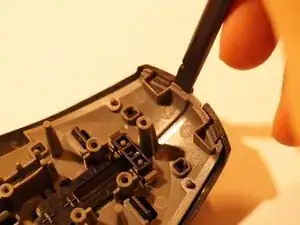

Вставьте лопатку с левой и правой стороны между обеими частями. Пластиковые защелки должны автоматически выйти из своего посадочного положения.

Все пластиковые защелки теперь освобождены.

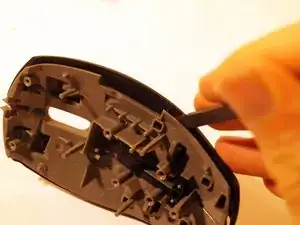

Вставьте плоский конец лопатки в зазор между двумя частями.

Увеличьте зазор по всему периметру до тех пор, пока части не разойдутся.

Разблокируйте две пластиковые защелки.

Используйте плоский конец лопатки, чтобы приподнять и снять кнопку DPI.

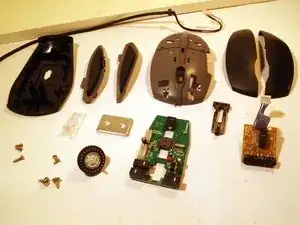

Обзор всех деталей.
