Замена антенного разъёма Linksys EA9200
В этом руководстве вы разберёте корпус Linksys EA9200 и распаяете антенный разъём с печатной платы. Для выполнения снятия антенного разъёма вам понадобятся несколько инструментов и навыки пайки/распайки. Как инструменты, так и шаги для отработки распайки включены в руководство.
Шаг 1
Удалите наклейку на нижней стороне.
Удалите два винта, фиксирующие нижнюю крышку. Используйте крестовую отвертку #1, диаметр головки винта — 5 мм.
Шаг 2
Снимите заднюю наклейку с информационными ярлыками.
Удалите два винта. Их диаметр — 6 мм, используйте крестовую отвертку #1.
Шаг 3
Втяните 12 защёлок по кромке внутрь роутера. Используйте нейлоновую лопатку, металлический инструмент может повредить корпус.
Шаг 4
Когда одна сторона откроется, зафиксируйте лопатку между половинками. Это поможет удержать корпус раскрытым, если он попытается сомкнуться.
Эти защёлки прочные и могут потребовать дополнительного усилия.
Шаг 5
Поднимите плату и потяните вниз, отводя её от антенн.
Шаг 6
Антенные разъёмы соединены с платой проводом со защёлкивающимся разъёмом.
Шаг 7

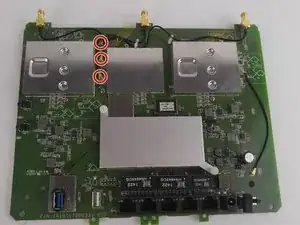

Распаяйте четыре контакта антенного разъёма.
Не прикладывайте паяльник к неправильным контактам — это может привести к неисправности устройства.
Как паять и распаивать соединения — официальное руководство iFixit по использованию паяльника.
Требуется паяльник, способный достигать температуры выше 300 градусов по Фаренгейту.
При распайке компоненты сильно нагреваются, соблюдайте меры предосторожности при обращении.
Шаг 8

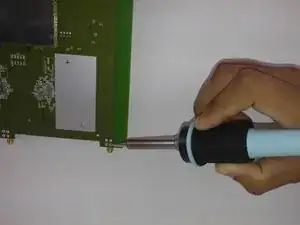

Когда припой расплавится, быстро удалите повреждённый антенный разъём.
При распайке компонент будет очень горячим, соблюдайте меры предосторожности при обращении.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
