Замена кнопки питания Linksys EA9200
В этом руководстве Вы разберёте внешний корпус Linksys EA9200 и выпаяете кнопку питания с платы. Для выполнения удаления кнопки питания потребуются несколько инструментов, а также навык выпаивания. Как список необходимых инструментов, так и шаги для отработки выпаивания включены в руководство.
Шаг 1
Снимите наклейку на дне.
Удалите два винта, удерживающие нижнюю крышку. Используйте крестовую отвертку с лезвием №1, диаметр головки винта — 5 мм.
Шаг 2
Снимите заднюю наклейку с информационными этикетками.
Удалите два винта. Их диаметр — 6 мм, используйте крестовую отвертку с лезвием №1.
Шаг 3
Нажмите 12 защёлок вдоль кромки внутрь роутера. Используйте нейлоновую лопатку, так как металлический предмет может повредить корпус.
Шаг 4
Когда одна сторона откроется, зажмите лопатку между обеими половинами. Это поможет удержать их раскрытыми, если крышка захочет защёлкнуться обратно.
Эти защёлки прочные и могут потребовать дополнительного усилия.
Шаг 5

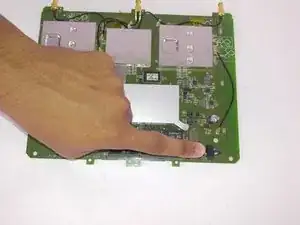

Поднимите плату и потяните вниз, от антенн.
Шаг 6

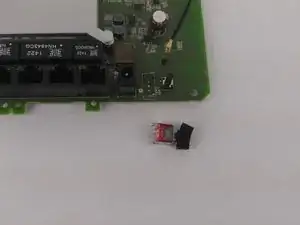

Выпаяйте 7 ножек кнопки питания с обратной стороны платы.
Для удаления этой детали потребуется паяльник, способный достигать температур выше 300 градусов по Фаренгейту.
How To Solder and Desolder Connections — официальное руководство iFixit по использованию паяльника.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
