Замена USB-порта Linksys EA9200
В следующем руководстве вы разберете внешний корпус устройства Linksys EA9200 и выпаяете USB-порт с печатной платы. Для завершения удаления USB вам потребуется несколько инструментов, а также немного практики выпайки. Все необходимые инструменты и шаги для практики выпайки включены в руководство.

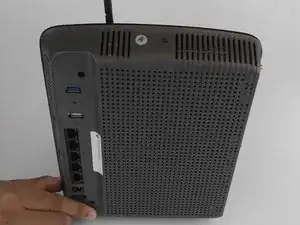

Шаг 1
Снимите наклейку на дне.

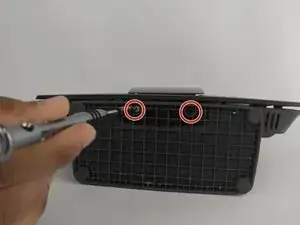

Удалите два винта, удерживающих нижнюю панель. Используйте отвертку Phillips с наконечником #1, размер головки винта 5 мм.

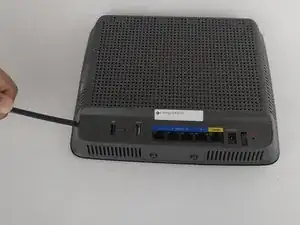

Шаг 2
Снимите заднюю наклейку с этикетками.

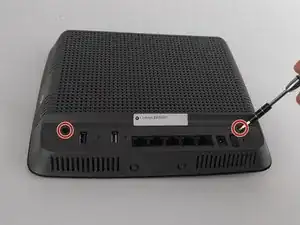

Удалите два винта, диаметр которых составляет 6 мм, используйте отвертку Phillips с наконечником #1.

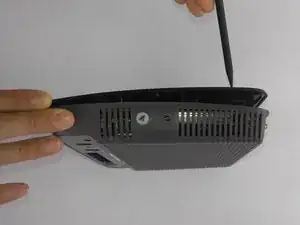

Шаг 3

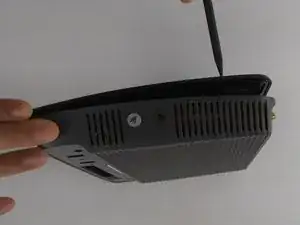

Удавите 12 зажимов вдоль края роутера. Используйте нейлоновую лопатку, так как использование металлического инструмента может привести к повреждению.

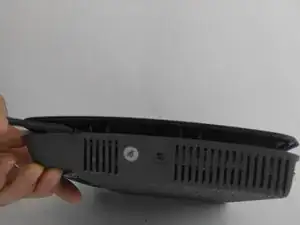

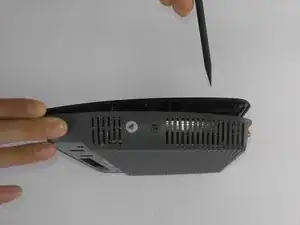

Шаг 4

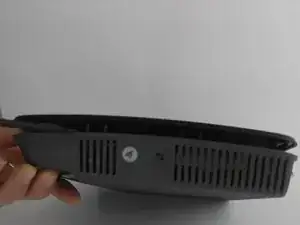

Как только одна сторона открыта, держите лопатку wedged между обеими сторонами. Это поможет удерживать его открытым, если он попытается снова защелкнуться.
Эти зажимы жесткие и могут потребовать дополнительных усилий.

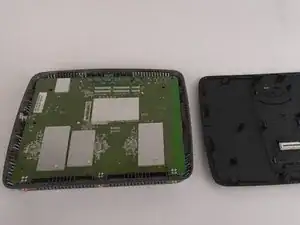

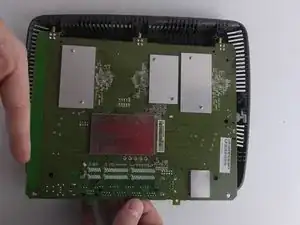

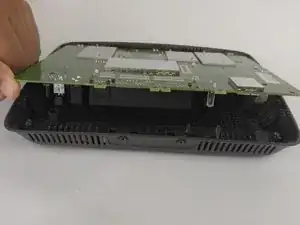

Шаг 5
Поднимите плату и тяните вниз, в сторону антенн.
Шаг 6

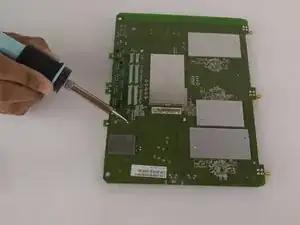

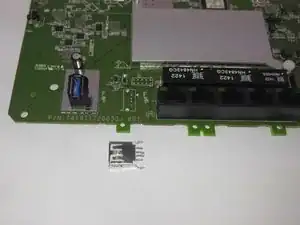

Полностью выпаяйте 6 контактов.
Как паять и выпаивать соединения — это официальный гид iFixit по использованию паяльника.
Вам потребуется паяльник, способный достигать температур выше 300 градусов по Фаренгейту.
Температура компонента будет очень высокой после выпайки, будьте осторожны при обращении.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
