Замена порта питания Linksys EA6900
Неисправные порты питания могут привести к потере питания вашего устройства. В этом руководстве показано, как идентифицировать и заменить неисправный порт питания на вашем маршрутизаторе.
Убедитесь, что вы находитесь в хорошо вентилируемом помещении при комнатной температуре и используете необходимое защитное оборудование при пайке.
Шаг 1
Снимите антенны, открутив их от основания.
Переверните устройство и найдите четыре резиновые ножки на нижней стороне.
Удалите резиновые ножки с помощью пинцета.
Шаг 2
Удалите винты с головкой 0,4 см из каждого слота с помощью отвертки с Phillips №1.
Шаг 3
Используйте синий пластиковый инструмент для открытия, чтобы снять верхнюю крышку.
Аккуратно проведите синим пластиковым инструментом для открытия под верхней крышкой из стороны в сторону.
Шаг 4
Аккуратно поднимите материнскую плату и извлеките ее из корпуса.
Положите материнскую плату на (предпочтительно белую) поверхность.
Шаг 5

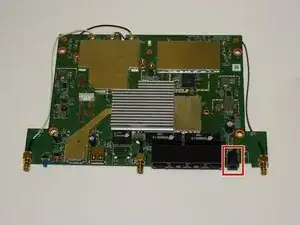

Найдите порт питания с обеих сторон материнской платы.
Порт питания на верхней стороне находится в прямоугольном черном корпусе.

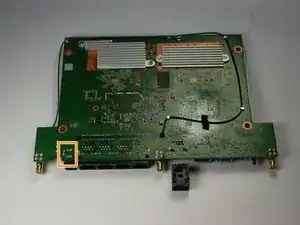

Определите три контакта, к которым припаян порт питания на обратной стороне.
Шаг 6

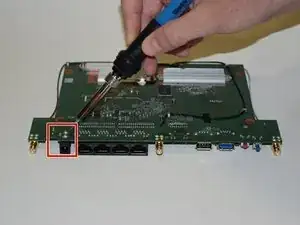

Аккуратно прикоснитесь паяльником к каждой из трех точек на нижней стороне материнской платы, чтобы расплавить припой.
Будьте осторожны, чтобы не касаться материнской платы паяльником, это может повредить цепи.
После расплавления и удаления припоя переверните материнскую плату и определите точки подключения порта питания.

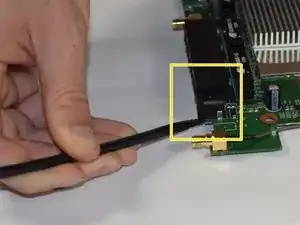

Используйте черный шпатель, чтобы аккуратно отделить порт питания от материнской платы.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
