Замена экрана ЖК-дисплея HP Photosmart D110a

Опустите обе передние панели, чтобы открыть принтер. Поднимите крышку сканера, потянув ее вниз; имеются две защелки, которые необходимо опустить.

Поднимите крышку, закрывающую сканер, как показано на изображении.

Осторожно оттяните крышку сканера от принтера, чтобы освободить две защелки.

Найдите три винта на верхней панели принтера.

Оранжевый круг указывает на четвертый винт, расположенный за панелью кнопки питания. Пока проигнорируйте его, так как инструкция по его удалению приведена на шаге 5.

Используя отвертку T-9, открутите три винта с верхней панели принтера.

Чтобы снять панель кнопки питания:

Залезьте внутрь переднего отверстия принтера.

Нажмите на маленькую защелку, расположенную сзади кнопки питания.

Приведено изображение снятой панели кнопки питания, на котором показано, где находится защелка, которую нужно нажать.

Вытяните панель справа налево.

Удалите четвертый винт, который был закрыт панелью кнопки питания.

Не пытайтесь провернуть винт под углом. Это повредит шлиц винта и усложнит его удаление. Удаляйте его строго, как описано выше.

Этот винт расположен неудобно. Мы обнаружили, что использование биты T9, зажатой в плоскогубцах с удлиненными губками, обеспечивает достаткий рычаг, чтобы вытащить винт.

При содействии помощника:

Один человек должен приподнять крышку на 5–8 см.

Другой человек должен отсоединить три кабеля, идущих от материнской платы (зеленой печатной платы) к крышке, осторожно потянув их вверх.

Полностью снимите крышку.

Открутите один винт T-9 с нижней стороны крышки, как показано на изображении.

После удаления винта разъедините две части крышки, поднимая верхнюю часть строго вертикально.

Поднимайте верхнюю часть только настолько, чтобы на ленточных кабелях, показанных на изображении, не возникало натяжения.

Осторожно протяните белый ленточный кабель вниз через верхнюю часть крышки.

Разъединяйте части крышки, не отключая черный ленточный кабель. Аккуратно положите часть со сканером, чтобы не повредить его ленточный кабель.

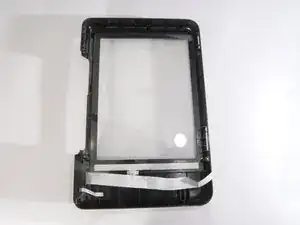

ЖК-экран прикреплен к части крышки, где находится защитное стекло.

Не отсоединяйте маленький ленточный провод. Хотя у ЖК-экрана два ленточных кабеля, безопасно отключить можно только больший из них.

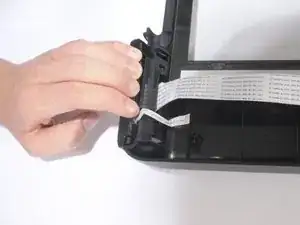

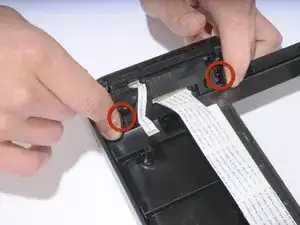

Чтобы снять ЖК-экран, найдите два монтажных паза и сдвиньте скользящие фиксаторы внутрь, чтобы освободить экран из пазов.

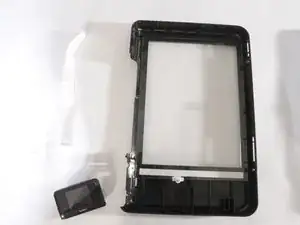

Сдвиньте модуль ЖК-экрана вниз, чтобы вынуть его из держателей.

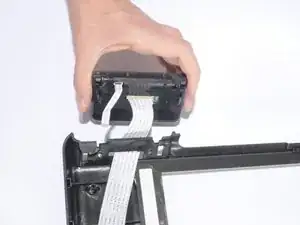

Большой ленточный кабель ЖК-экрана можно отсоединить при необходимости.
