Замена вспышки HP Sprocket 2‑в‑1
В этом руководстве показано, как извлечь неисправную плату цепи вспышки в устройстве HP Sprocket 2‑в‑1. В руководстве используются инструменты из набора iFixit Pro Tech Tool Kit. Некоторые шаги требуют аккуратного съёма очень тонких ленточных кабелей — избегайте сильного натяжения и рывков, поскольку они легко рвутся и требуют замены.
Шаг 1
Снимите заднюю крышку и извлеките из устройства всю бумагу для принтера.
Шаг 2
С помощью лопатки медленно подденьте внешний край оставшегося белого пластика на задней части.
Снимите пластик с устройства, когда он свободно отойдёт.
Шаг 3
Выверните два винта JIS #00 длиной 2.5 мм, расположенные на видимой небольшой плате.

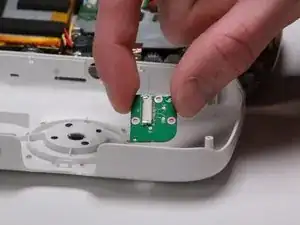

После удаления винтов воспользуйтесь лопаткой, чтобы снять плату.
Будьте осторожны, чтобы не помять и не повредить ленточный кабель.
Шаг 4
Выверните два винта JIS #00 длиной 2.5 мм из полупрозрачного пластикового кронштейна.
Один из них расположен под ленточным кабелем.
Снимите полупрозрачный пластиковый кронштейн вручную.
Шаг 5
Выверните четыре винта JIS #00 длиной 2.5 мм из бежевого корпуса.
Шаг 6
Используйте инструмент для вскрытия iFixit, чтобы медленно пройти между белым и бежевым корпусом по периметру устройства.
Переверните устройство и отделите белый корпус от остальной части устройства.
Будьте осторожны, чтобы не сломать пластик при снятии корпуса.
Осторожно снимайте белый корпус — между двумя частями есть соединительный ленточный кабель.
Шаг 7
Аккуратно отсоедините ленточный кабель, соединяющий вспышку с внешним корпусом.
Шаг 8

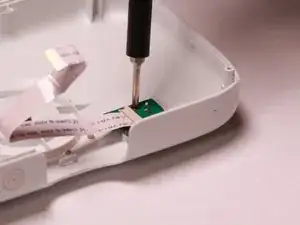

Используя отвертку по японскому промышленному стандарту (бит J00), выверните три винта 2.5 мм, крепящие плату вспышки к корпусу.
Шаг 9

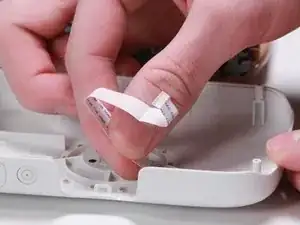

Аккуратно отсоедините ленточный кабель от платы вспышки.
Извлеките плату вспышки из корпуса.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
