Замена блока объектива камеры HP Sprocket 2-в-1
Это руководство покажет шаги, необходимые для снятия блока камеры HP Sprocket 2-в-1 в случае неисправности. Будьте осторожны при выполнении работы в пыльной среде, так как пыль может повлиять на качество изображения после установки нового объектива. Кроме того, убедитесь, что выполняете это руководство в хорошо освещённом помещении, чтобы избежать потенциальных проблем при работе с очень маленькими винтами.
Шаг 1
Снимите заднюю крышку и удалите любую бумагу из принтера внутри устройства.
Шаг 2
С помощью лопатки (Jimmy) медленно подденьте наружный край оставшегося белого пластика на задней панели.
Снимите пластик с устройства, когда он свободно выйдет.
Шаг 3
Удалите два винта JIS #00 длиной 2,5 мм, расположенных на видимой небольшой плате.
После снятия винтов используйте лопатку (Jimmy), чтобы извлечь плату.
Будьте осторожны, чтобы не перегнуть и не повредить ленточный кабель.
Шаг 4
Удалите два винта JIS #00 длиной 2,5 мм из полупрозрачного пластикового держателя.
Один винт находится под ленточным кабелем.
Снимите полупрозрачный пластмассовый держатель вручную.
Шаг 5
Удалите четыре винта JIS #00 длиной 2,5 мм с бежевого корпуса.
Шаг 6
Используйте инструмент для вскрытия iFixit, чтобы медленно работать между белым и бежевым корпусом по периметру устройства.
Переверните устройство и отделите белый корпус от остальной части устройства.
Будьте осторожны, чтобы не сломать пластик при снятии корпуса.
Аккуратно снимайте белый корпус, так как между двумя частями есть ленточный кабель.
Шаг 7

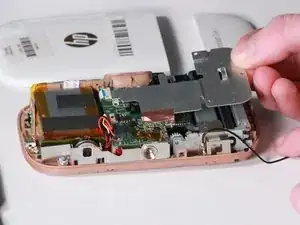

Осторожно отсоедините ленточный кабель, который соединяет вспышку с внешним корпусом.
Шаг 8

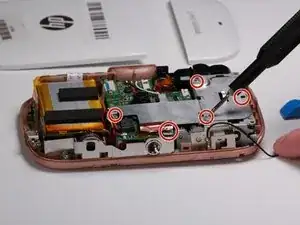

Используйте отвёртку по японскому промышленному стандарту JIS 00, чтобы удалить пять винтов 2,5 мм.
Один из винтов находится под бронзовой лентой. Немного сдвиньте ленту, чтобы добраться до винта.
Снимите металлическую пластину с корпуса.
Шаг 9

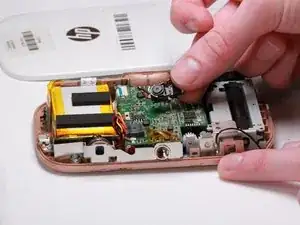

Используйте инструмент для вскрытия iFixit, чтобы поддеть камеру и освободить её из корпуса.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
