Замена бокового охлаждающего вентилятора Samsung ML2510
Для выполнения этого руководства потребуется разобрать заднюю и боковую панели принтера. Для завершения работы вам потребуется обратиться к руководству Снятие задней панели Samsung ML2510.
Шаг 1

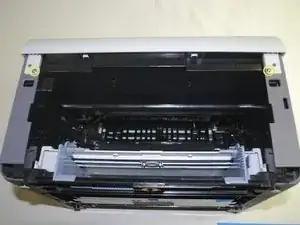

Снимите верхнюю панель с петлей, вынув штифты в нижней части этой панели.
Шаг 2
Отверткой Phillips #2 отвёрните четыре винта на задней части принтера.
Шаг 3

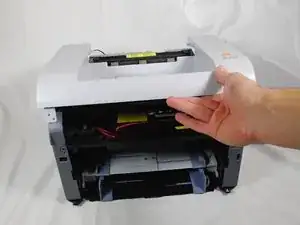

Осторожно приподнимите верхнюю панель, одновременно снимая заднюю панель.
Перед полным извлечением задней панели убедитесь, что вы вынули задний охлаждающий вентилятор из его гнезда.
Шаг 4

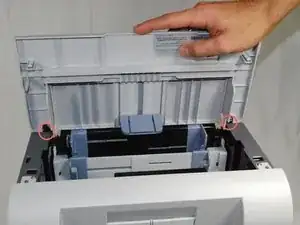

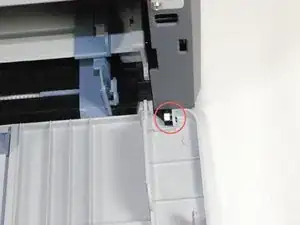

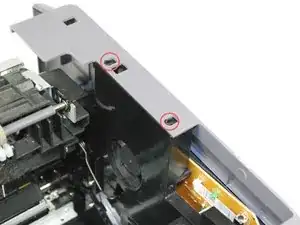

Найдите отверстия на панели, прикреплённой к корпусу принтера.
Снимите переднюю панель, аккуратно снимая отверстия с штифтов по одному.
Шаг 5

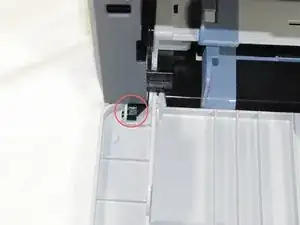

Отверткой Phillips #2 отвёрните два винта длиной 1" на передней части принтера.
Шаг 6

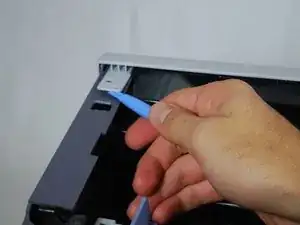

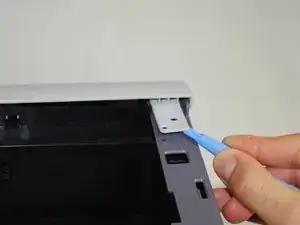

Используя пластиковый инструмент для вскрытия, осторожно приподнимите одну сторону верхней панели с её штифта.
Повторите процедуру для другой стороны.
Поднимите верхнюю панель спереди, чтобы полностью снять её.
Шаг 7

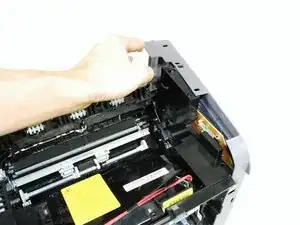

Поднимите правую боковую панель вверх от выступов.
Осторожно поверните панель, как показано на изображении, чтобы полностью снять её.
Шаг 8

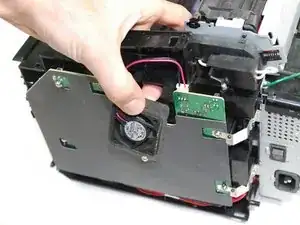

Выдавите боковой вентилятор изнутри принтера.
Шаг 9

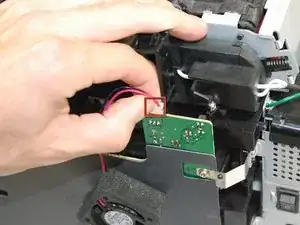

Отключите провода вентилятора от боковой платы.
Замените вентилятор и соберите принтер в обратном порядке.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
