Разборка LaCie Rugged
Это внешнее устройство подключается через два кабеля к USB-портам ПК. Оно изготовлено из металлического листа и окружено резиновыми защитными покрытиями.
Шаг 1

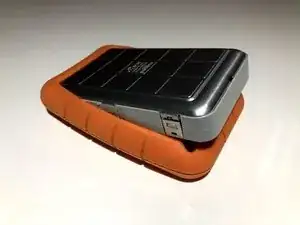

После отключения обоих кабелей переверните устройство с логотипом вниз. Одну из сторон резинового покрытия можно согнуть, чтобы освободить место для его снятия с центральной части.

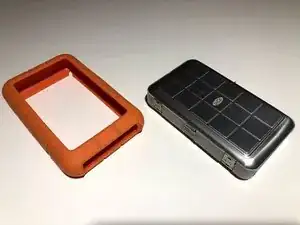

Теперь вы можете отложить оранжевое резиновое покрытие в сторону, продолжая работу с металлическим корпусом, который изображен справа на картинке.
Шаг 2
Корпус удерживается на месте тремя взаимозаслоняющимися защелками с каждой стороны. Наклейка, закрывающая среднюю защелку, предупреждает: ГАРАНТИЯ УТЕРЯНА, ЕСЛИ ПОВРЕЖДЕНА. Поскольку ограниченная гарантия LaCie действует в течение пяти лет, а данное устройство старше этого срока, переживать не о чем.
Теперь вы можете уверенно отделить верхнюю крышку. Она свободная и не удерживает никаких других деталей.
Шаг 3

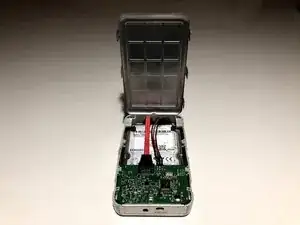

Здесь устройство показано с отделенной передней крышкой.
Вы можете поднять короткий красный SATA-кабель слева с тремя кабелями питания, чтобы отключить жесткий диск, в данном случае модели Samsung HM500JI.

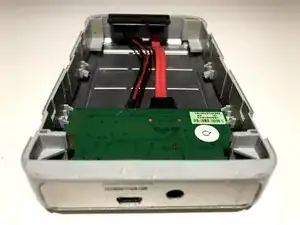

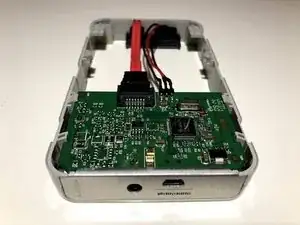

Нижняя крышка может быть снята так же, как и верхняя, открывая пластиковую рамку, удерживающую печатную плату и кабели.
Шаг 4

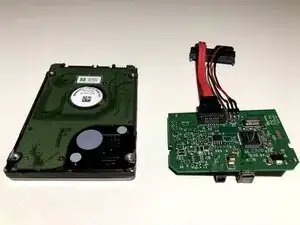

Здесь находится вращающийся жесткий диск, который можно заменить на SSD, и печатная плата.

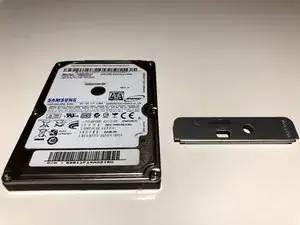

На этой картинке показаны HDD и передняя металлическая пластина, на которой висит наклейка с тем же серийным номером.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
