Разборка Toshiba Stor.E Alu 2S

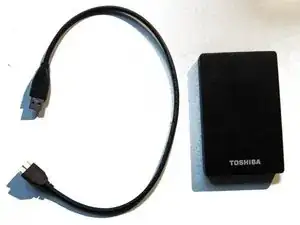

Это портативный жёсткий диск, с которым мы начинаем. Ваша версия может выглядеть иначе — они бывают белыми, серебристыми или чёрными. В любом случае это руководство применимо ко всем без риска повреждений.

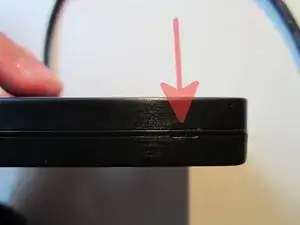

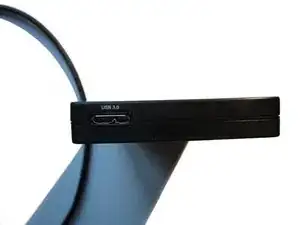

Сначала найдём эти вырезы. Они расположены на боковой стороне корпуса и их четыре. Видите их?

Пробуем открыть корпус, расширяя наружную рамку острыми ногтями (в качестве альтернативы можно использовать любой острый инструмент, но это может повредить корпус).

Имейте в виду, что наружный корпус состоит из двух отдельных половин.

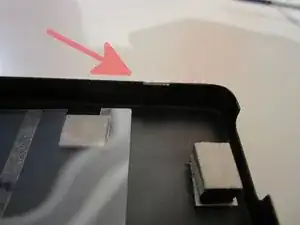

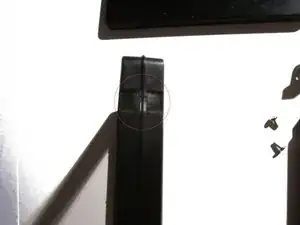

Я приложил фотографии краёв, которые крепят наружный корпус. Знание о них может помочь.

Двигаемся вперёд?

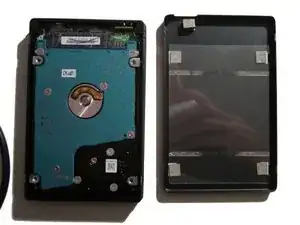

После того как Вы открыли первую половину корпуса, повторите для второй.

Разве это не красиво?

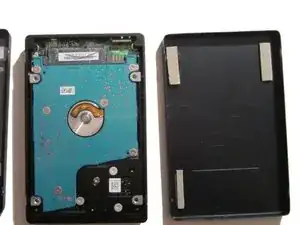

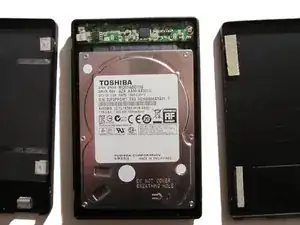

Теперь мы видим внутреннюю рамку, жёсткий диск и SATA–USB‑адаптер. Адаптер вскоре удалим.

Если Вы видите другую сторону диска, чем на фото, переверните его на другую сторону.

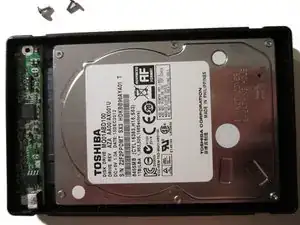

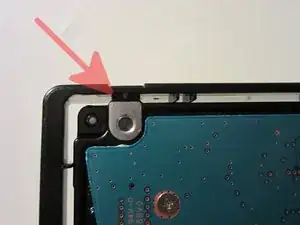

Вам понадобится крестовая отвёртка, чтобы выкрутить винт, который я отметил.

Надеюсь, до этого момента Вы не перепутали винты.

Теперь продолжаем снимать пластиковую внутреннюю рамку.

Видите эти защёлки, которые я отметил стрелками?

Уверены?

Их четыре.

Действительно нашли все?

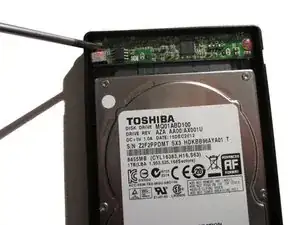

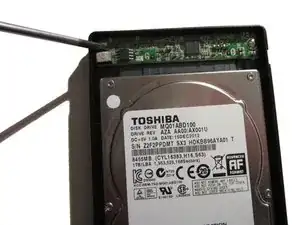

Используйте плоскую отвёртку или любой подходящий инструмент в качестве рычага и отогните рамку наружу.

Легко, правда?

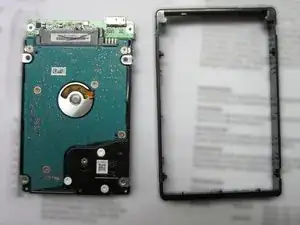

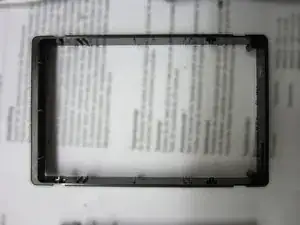

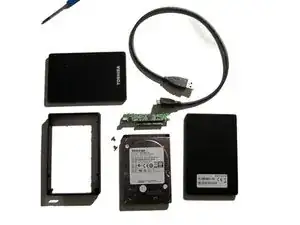

Повторите это для всех защёлок — в результате у Вас останутся жёсткий диск с SATA–USB‑адаптером и пластиковая рамка.

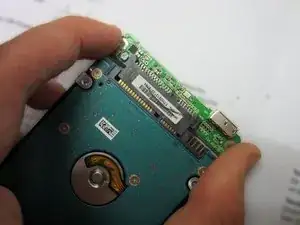

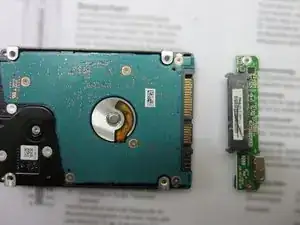

Теперь снимите USB–SATA‑адаптер. Это можно сделать вручную.

Я горжусь Вами.

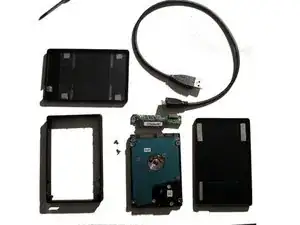

Да, Вы сделали это! Надеюсь, Вам понравилась разборка :)

Если у Вас есть вопросы по фотографиям (их больше, у меня есть все), по моим текстам и инструкциям или по моему психическому состоянию, смело пишите!
