Lacie 5big Network/Thunderbolt 2 Разборка

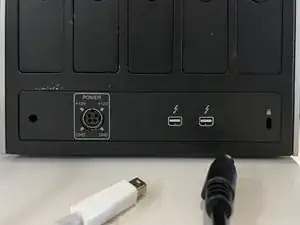

Отключите все сетевые кабели, USB-кабели, кабели питания и т. п.

При необходимости сначала разблокируйте отсеки дисков, повернув задвижки в вертикальное положение разблокировки.

Снимите все диски вместе с корзинами и уберите их в безопасное место.

Конструкция крепится четырьмя винтами и за счёт трения.

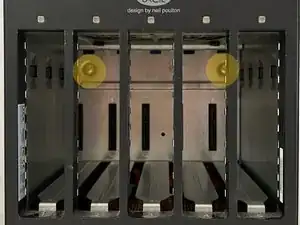

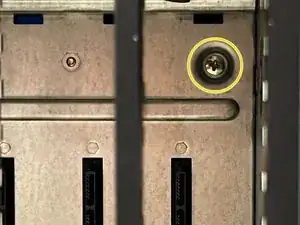

Сняв диски, загляните внутрь, чтобы найти два винта внизу корзины. Отверните их. Для этих двух винтов может понадобиться удлинитель.

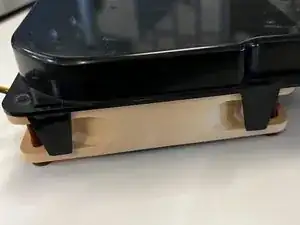

Далее переверните конструкцию и снимите две ножки спереди корзины (сторона с синим маркером).

Под ними вы найдёте ещё два винта — тоже отвинтите их.

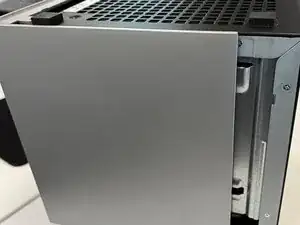

Теперь потребуется небольшая манипуляция и поддевание: внутренние элементы можно отодвинуть от передней панели. Если вы всё ещё держите конструкцию вверх дном, маркером к себе, вы сможете отвести чёрные части от алюминия, толкая вперёд. Рекомендую поддеть что‑то между двумя слоями и аккуратно раскрыть.

Учтите, что внутри проходят две направляющие (видны при заглядывании в корзину). Двигайтесь в том же направлении.

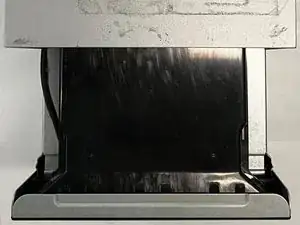

Через некоторое время вы сможете сдвинуть конструкцию.

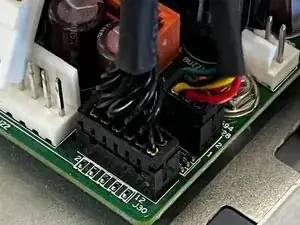

Отключите кабели питания, SATA и все остальные соединения. Обратите внимание на ориентацию разъёмов ввода/вывода.

Чтобы получить доступ к материнской плате, аккуратно вытащите её из направляющих, но не полностью.

Отвинтите четыре винта, крепящие материнскую плату.

Вентилятор системы охлаждения — Noctua NF-P12 120mm с широтно-импульсной модуляцией. Этот вентилятор больше не доступен для покупки, но заменой может служить Noctua NF-P12 Redux-1300 PWM 120mm, которая должна подойти без доработок.

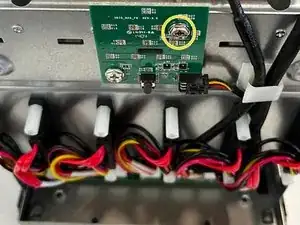

Чтобы снять вентилятор, сначала удалите длинный верхний винт на плате индикатора / кнопки. Этот винт удерживает вентилятор на месте.

После удаления фиксирующего винта сборка вентилятора и кожух сдвинется назад и выйдет из монтажных пазов.

Чтобы отделить кожух от вентилятора, осторожно отожмите две более длинные защёлки с правой стороны кожуха.
