Замена магнитолы Toyota Tacoma 2004–2015
Используйте это руководство, чтобы заменить магнитолу в вашем Toyota Tacoma 2015 года на автозвук стороннего производителя.
Магнитола в вашем грузовике важна для ежедневного использования автомобиля. Она служит не только для прослушивания музыки в поездках, но и для совершения звонков с громкой связью. Если она больше не включается или не передаёт аудиосигнал на динамики, её необходимо заменить.
На шаге 9 этого руководства вам потребуется припая��ь проводные соединения между адаптером Toyota и жгутом новой магнитолы. Используйте это руководство, Как безопасно соединять два провода, чтобы создать надёжное соединение и избежать ожогов.
Шаг 1

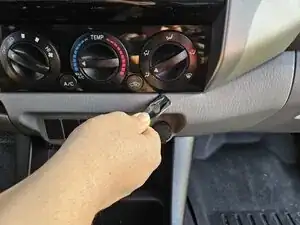

Используйте инструмент для съёма отделки, чтобы поддеть панель управления кондиционером и отстранить её от приборной панели.
Действуйте осторожно при поддевании — уплотнительные защёлки со временем становятся хрупкими.
Шаг 2

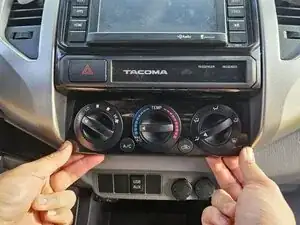

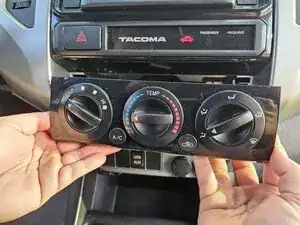

Потяните панель кондиционера руками, чтобы отсоединить две верхние фиксирующие защёлки.
Не растягивайте подключённые жгуты проводов.
Шаг 3

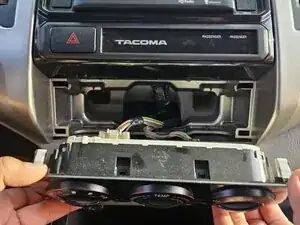

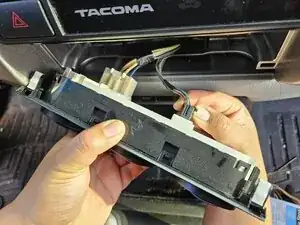

Нажмите на защёлки каждого разъёма и потяните их в сторону, чтобы отсоединить два разъёма.
Шаг 4

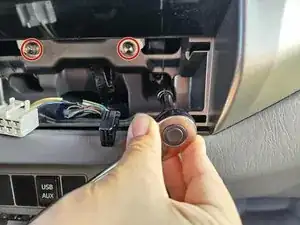

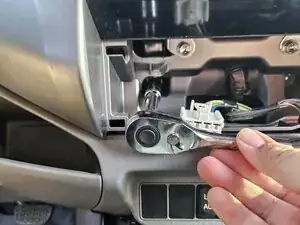

Снимите четыре болта 10 мм при помощи трещотки и головки.
Для доступа к двум нижним болтам можно использовать удлинитель для головки.
Шаг 5

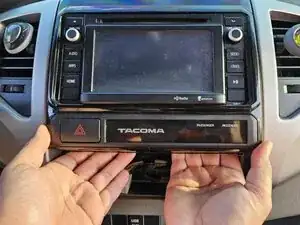

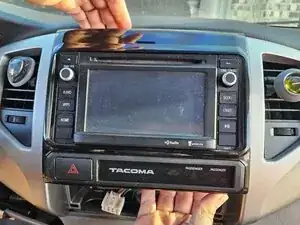

Просуньте руки за магнитолу и потяните её от приборной панели, чтобы освободить четыре защёлки давления.
В каждом углу по одной защёлке.
Шаг 6

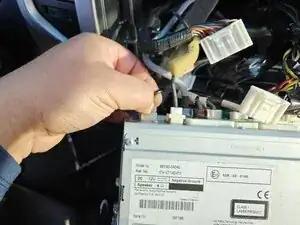

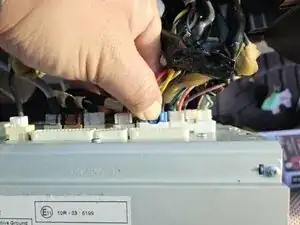

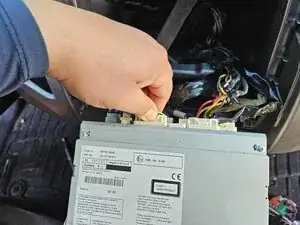

Нажмите на вкладку каждого разъёма и вытяните его из гнезда. Снимите все разъёмы с задней части магнитолы.
Если вы используете OEM-замену, выполняйте шаги в обратном порядке для установки новой магнитолы. Если вы используете устройство стороннего производителя, продолжайте к шагу 7 для пайки адаптера жгута.
Шаг 7

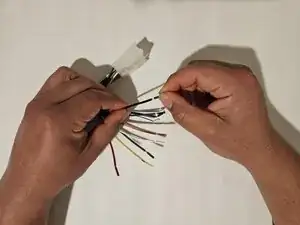

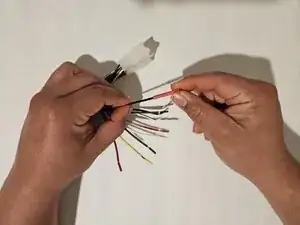

Снимите заранее надрезанные изоляционные покрытия с проводов как на адаптере Toyota, так и на жгуте новой магнитолы.
Шаг 8

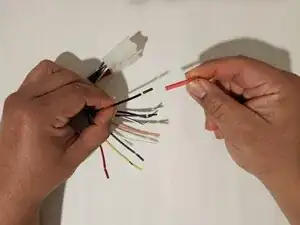

Наденьте термоусадочную трубку на каждый провод, который будет соединён.
Шаг 9

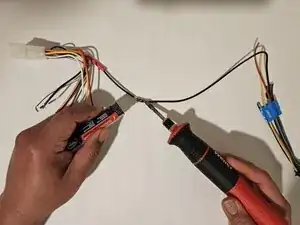

Запаяйте провода адаптера и жгута магнитолы вместе.
Используйте схему проводки, поставляемую с новой магнитолой и с адаптером, чтобы убедиться, что цвета проводов соответствуют функциям магнитолы.
Пайку выполняйте в хорошо проветриваемом помещении. Жало паяльника сильно нагревается — будьте осторожны, чтобы не обжечься и не повредить поверхности, на которые вы его ставите.
Шаг 10
Подключите жгут к задней части новой магнитолы.
Верните магнитолу в салон автомобиля для сборки.
Заключение
Для повторной сборки выполните указанные выше шаги в обратном порядке.
Утилизируйте электронные отходы через переработчика с сертификатом R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
