Замена задних динамиков Subaru Legacy 2010–2014

Откройте капот Subaru, чтобы получить доступ к аккумулятору.

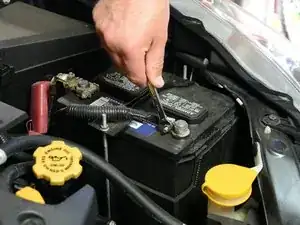

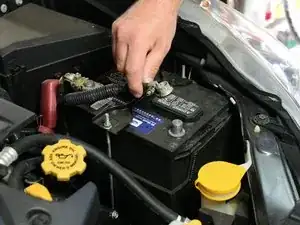

Используйте шестигранный ключ на 10 мм, чтобы ослабить винт черного клеммного зажима массы.

Запомните: по часовой — затянуть, против часовой — ослабить.

Поднимите клемму и снимите с клеммного вывода аккумулятора, стараясь не касаться положительной клеммы.

Отведите клемму массы в сторону так, чтобы она не могла случайно соединиться снова или коснуться положительной клеммы.

Используйте лопатку или плоскую отвертку, чтобы отщелкнуть пластиковую крышку винта, находящуюся в ручке двери.

Отодвиньте пластиковую крышку, чтобы полностью обнажить винт с крестообразным шлицом.

Используйте отвертку Phillips №2, чтобы выкрутить винт, расположенный под пластиковой крышкой.

Используйте лопатку или плоскую отвертку, чтобы отщелкнуть пластиковую крышку винта, находящуюся в подлокотнике двери.

Отодвиньте пластиковую крышку, чтобы полностью обнажить винт с крестообразным шлицом.

Используйте отвертку Phillips №2, чтобы выкрутить винт, расположенный под пластиковой крышкой.

Дверную панель удерживают несколько фиксирующих клипс. Их примерное расположение выделено красными кругами.

На нижней части дверной панели есть выемка. Именно туда следует вставить инструмент для поддевания панели. Взамен можно использовать две плоские отвертки или шпатель для краски, но вы рискуете повредить краску дверной панели.

Опционально (если инструмент металлический): оберните его синей малярной лентой — или другим типом ленты — чтобы минимизировать царапины на автомобиле.

Вставьте инструмент для поддевания в выемку на нижней части дверной панели.

Как только инструмент полностью вставлен, потяните на себя, чтобы отсоединить первую фиксирующую клипсу.

Нижняя часть дверной панели должна теперь немного ослабнуть. Повторно вставьте инструмент в нижне‑правую часть панели и потяните на себя, чтобы отсоединить вторую фиксирующую клипсу.

Повторно вставьте инструмент для поддевания в следующие участки дверной панели (и тяните на себя), чтобы отсоединить оставшиеся фиксирующие клипсы:

Нижняя левая часть дверной панели

Крайняя правая часть дверной панели

Крайняя левая часть дверной панели

Дверная панель должна теперь быть ослаблена по всем сторонам — но не снимайте её полностью! С внутренней стороны к ней подсоединены тросы.

Возьмитесь за дверную панель за обе стороны руками.

Поднимите панель примерно на один дюйм вверх, затем аккуратно потяните её от металлической рамы двери.

Два троса управляют замком двери и ручкой — синий трос отвечает за замок, черный — за ручку. Каждый трос имеет пластиковую втулку, которую нужно отсоединить, а также металлический шарик на конце троса, который необходимо вывести из держателя ручки.

Крепко возьмите синюю пластиковую втулку и отсоедините её, потянув перпендикулярно от пластикового кронштейна.

Поднимите втулку вверх, чтобы металлический шарик на конце троса вышел из корпуса.

Отведите весь трос в сторону от дверной панели.

Повторите ту же процедуру с черным тросом. Сначала отсоедините черную втулку, затем шарик, и наконец отведите весь трос в сторону от дверной панели.

На нижней части дверной панели есть ещё один разъём, который нужно отсоединить.

Нажмите белую пластиковую защёлку, расположенную сверху разъёма.

Удерживая защёлку нажатой, потяните разъём от его гнезда.

Динамик подключён сзади акустическим проводом, поэтому не выдергивайте его из посадочного места после откручивания винтов.

Используйте отвертку Phillips №2, чтобы выкрутить три удерживающих винта с крестообразным шлицом.

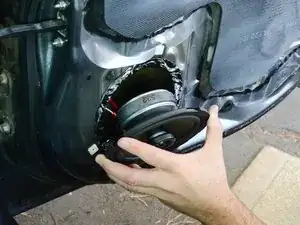

Осторожно оттяните динамик на 2–5 см от двери, чтобы обнажить провод и разъём на задней стороне динамика.

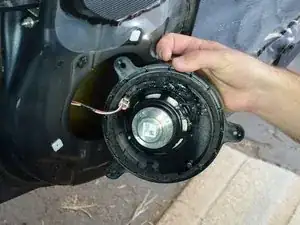

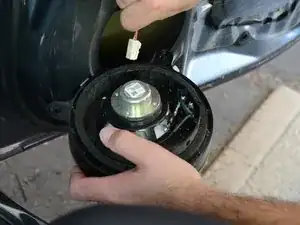

Поверните динамик настолько, чтобы получить доступ к разъёму на его задней стороне.

Нажмите пластиковую защёлку, расположенную сверху разъёма динамика.

Удерживая защёлку нажатой, потяните разъём от его гнезда.

Вы можете использовать сторонние жгуты для динамиков вместо отрезания заводских разъёмов. Каждый комплект обычно стоит от $10 и упрощает процесс — но тогда в двери будут болтаться дополнительные провода и разъёмы. Ниже описанные шаги — более простой и дешёвый путь.

Я также знал, что никогда не вернусь к заводским динамикам, поэтому для меня это был простой выбор.

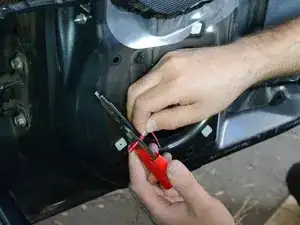

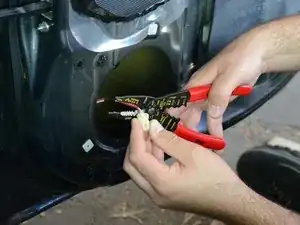

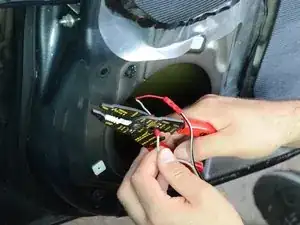

Используйте кусачки для проводов, чтобы отрезать заводской разъём динамика от остальной проводки. Оставьте немного провода на стороне разъёма, на случай если вам когда-нибудь понадобится снова подключить его к проводам.

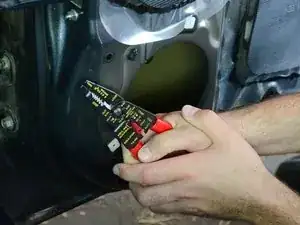

Снимите изоляцию с каждого провода, используя настройку «16 gauge» на стриппере: зажмите провод стриппером, затем оттяните стриппер перпендикулярно проводу.

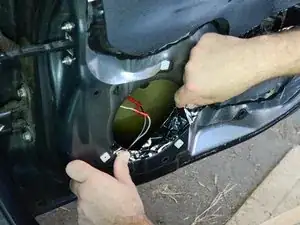

Обожмите одну сторону гильзы-стыка на один из двух проводов.

Обрежьте новый провод динамика (который должен был идти в комплекте со динамиками) до нужной длины. Я обычно оставляю примерно шесть дюймов провода от клемм, чтобы их было удобно обдирать.

Снимите изоляцию с концов нового провода тем же способом, что и с провода двери.

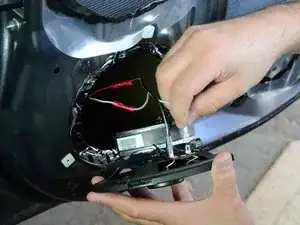

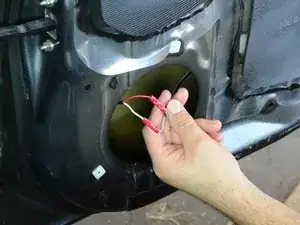

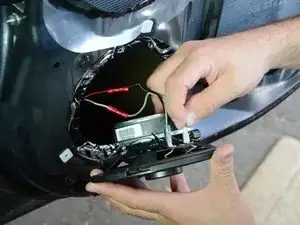

Подключите другую сторону каждой гильзы-стыка к новому проводу динамика:

Красный к чёрно‑серому

Белый к серому

Этот шаг полностью необязателен. Добавление шумоизоляции, такой как Dynamat, обеспечит лучшее уплотнение вокруг динамика.

Недорогой альтернативой может служить резиновая или пенная уплотнительная лента.

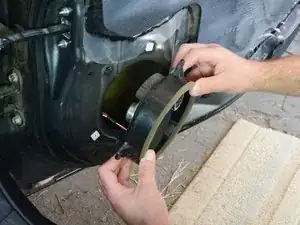

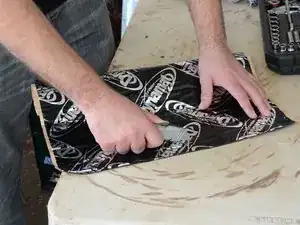

Вырежьте полосу Dynamat примерно шириной 1" и прижмите её с обеих сторон вокруг отверстия для динамика.

Продолжайте укладывать полосы по кругу, пока всё отверстие не будет покрыто Dynamat или уплотнительной лентой.

Вы сейчас не подключаете динамик — только высверливаете отверстия для его крепления.

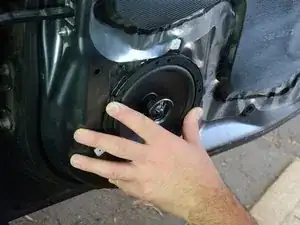

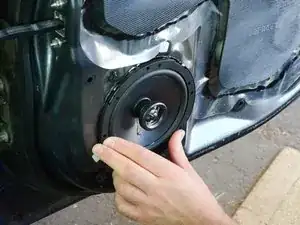

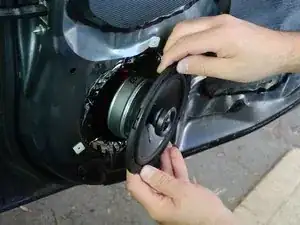

Центрируйте динамик в отверстии и плотно прижмите его к двери, чтобы он не сместился.

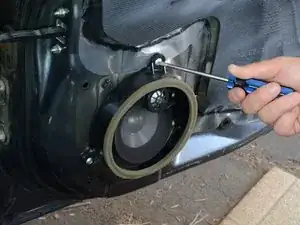

Используйте сверло или другой острый тонкий предмет, чтобы отметить верхнее крепёжное отверстие — но пока не сверлите!

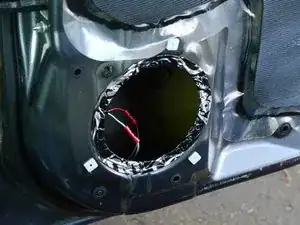

Отодвиньте динамик в сторону. Если вы использовали Dynamat, место, где была отмечена верхняя точка крепления, будет хорошо заметно.

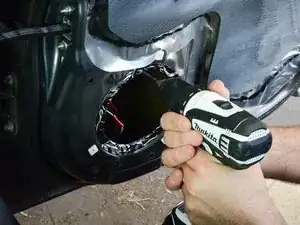

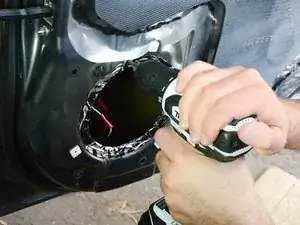

Используйте дрель (с сверлом на один размер меньше диаметра винта), чтобы просверлить верхнее крепёжное отверстие.

Подключите ножевые клеммы динамика — большой к большому, малый к малому.

Установите динамик в отверстие на двери.

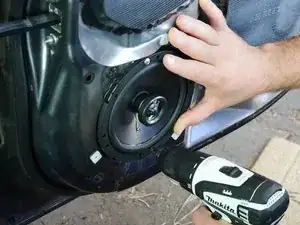

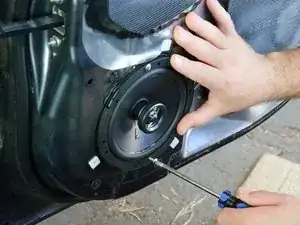

Используйте отвертку Phillips #2, чтобы **затянуть вручную** верхний крепёжный винт. Не используйте дрель или электрический шуруповёрт — если сорвать резьбу, будет нехорошо.

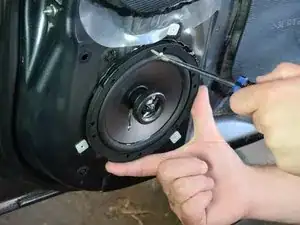

Используйте сверло, чтобы отметить второе, третье и четвёртое отверстия.

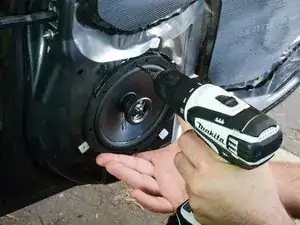

На этот раз я просто отметил и просверлил каждое отверстие с установленным динамиком. Делайте это на свой страх и риск.

Альтернативно, вы можете сначала отметить все отверстия, затем снять динамик, просверлить направляющие отверстия и снова установить динамик, закручивая все четыре винта. Только убедитесь, что каждый винт затянут вручную, а не с помощью электроприбора.
