Замена салонного фильтра Subaru Outback 2005–2009

Как заменить фильтр кондиционера (пыльцевой или салонный) в Subaru Outback 2005–2009 годов

Шаг 1

Выньте всё содержимое перчаточного ящика.

Осторожно подденьте и вытащите панель приборной панели, расположенную справа от перчаточного ящика.

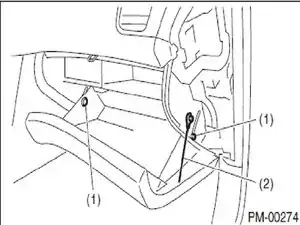

Отверните винт, удерживающий штифт на правом шарнире перчаточного ящика.

Отсоедините демпфер (верёвку), расположенный с правой стороны перчаточного ящика.

Сожмите боковые стенки перчаточного ящика, чтобы освободить фиксаторы.

Снимите перчаточный ящик, отведя в сторону левый шарнир.

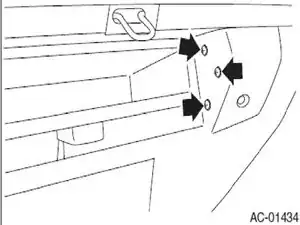

Снимите 3 винта на левой стороне верхнего отсека для хранения.

Выньте верхний отсек для хранения.

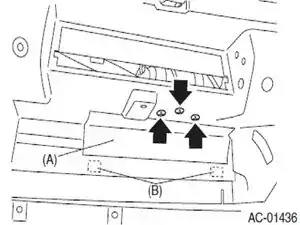

Отверните винты и снимите кронштейн из отверстия, откуда был удалён отсек для хранения.

Отклейте липучку, крепящую термоизоляцию, и отведите термоизоляцию вверх.

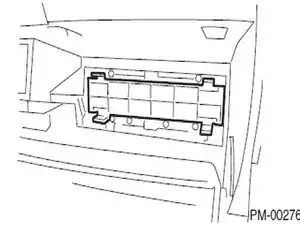

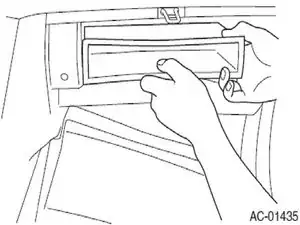

Надавите внутрь на четыре защёлки корпуса фильтра и извлеките лоток фильтра. Необходимо сдвинуть лоток под опору верхнего отсека хранения.

Замените фильтр. Стрелка потока воздуха на фильтре должна быть направлена вниз.

Для сборки выполните эти действия в обратном порядке.

Перевод руководства с ifixit.com
