Замена задней дверной панели Subaru Legacy 2010–2014 годов

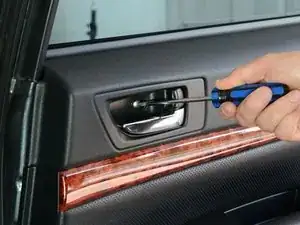

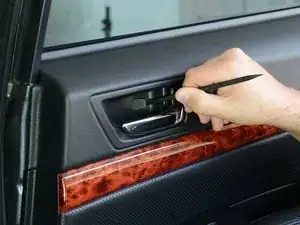

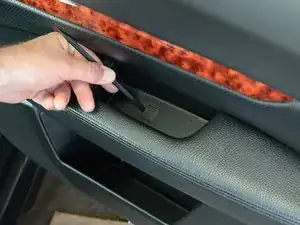

Используйте лопатку или плоскую отвёртку, чтобы открыть пластиковую заглушку винта, расположенную в ручке двери.

Отодвиньте пластиковую заглушку, чтобы открыть доступ к крестообразному винту.

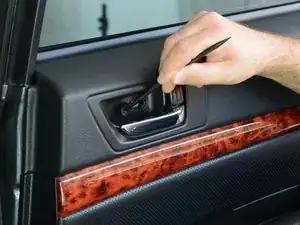

Открутите винт под заглушкой с помощью крестообразной отвёртки №2.

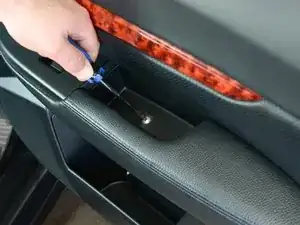

Используйте лопатку или плоскую отвёртку, чтобы открыть пластиковую заглушку винта, расположенную в подлокотнике двери.

Отодвиньте пластиковую заглушку, чтобы открыть доступ к крестообразному винту.

Открутите винт под заглушкой с помощью крестообразной отвёртки №2.

Дверная панель удерживается несколькими фиксирующими клипсами, расположение которых приблизительно указано красными кружками.

На нижней части дверной панели имеется выемка. В неё необходимо вставить инструмент для снятия дверной панели. Вместо специального инструмента можно использовать пару плоских отвёрток или скребок для краски, но есть риск повредить лакокрасочное покрытие дверной панели.

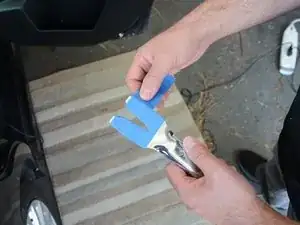

Опционально (если инструмент металлический): оберните его клейкой лентой синего цвета — или другого типа — чтобы уменьшить вероятность появления царапин на автомобиле.

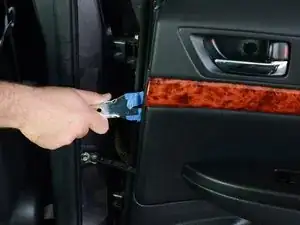

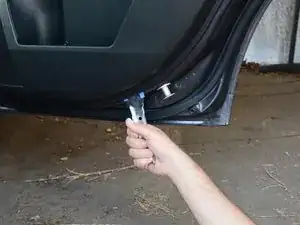

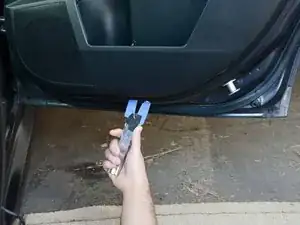

Вставьте инструмент для снятия дверной панели в выемку, расположенную на нижней части дверной панели.

После полного введения потяните инструмент на себя, чтобы отсоединить первую клипсу.

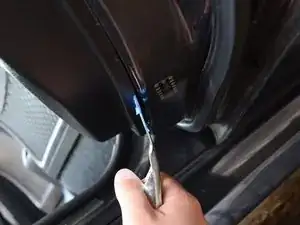

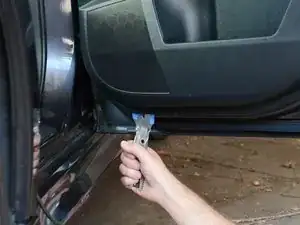

Теперь нижняя часть панели должна стать немного свободнее. Вставьте инструмент в правый нижний угол панели и потяните на себя, чтобы отключить вторую клипсу.

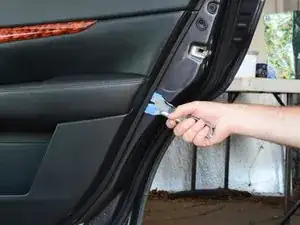

Повторите процедуру в следующих участках дверной панели (вставляя инструмент и потягивая на себя), чтобы отключить оставшиеся клипсы:

Левый нижний угол дверной панели

Крайний правый участок дверной панели

Крайний левый участок дверной панели

Теперь дверная панель должна быть свободна по всем сторонам — но пока не отрывайте её полностью! Изнутри к панели подключены тросики.

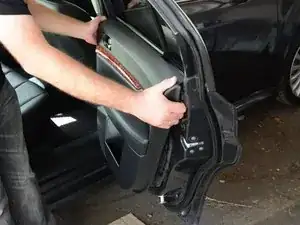

Обхватите дверную панель руками с обеих сторон.

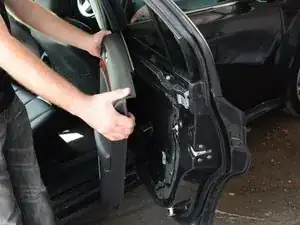

Поднимите панель вверх примерно на 2,5 см, затем аккуратно отодвиньте её от металлической рамы двери.

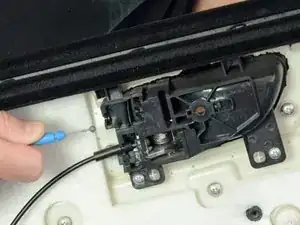

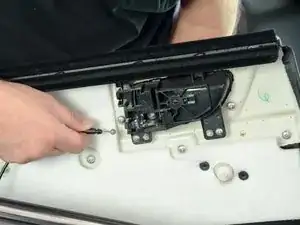

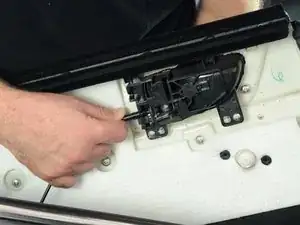

Два тросика управляют замком и ручкой двери — синий тросик для замка, чёрный — для ручки. Каждый тросик имеет пластиковый кожух, который необходимо отсоединить, и металлический шарик, который нужно освободить из крепления ручки.

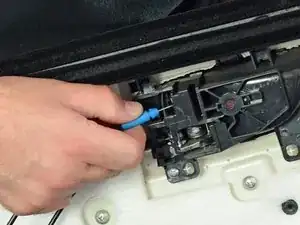

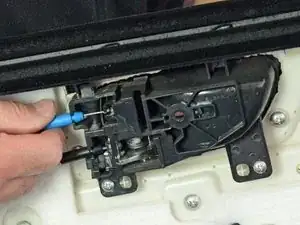

Крепко удерживайте пластиковый синий кожух и отсоедините его, потянув перпендикулярно от пластиковой скобы.

Поднимите кожух вверх, чтобы шарик на конце тросика вышел из своего гнезда.

Отведите весь тросик в сторону от дверной панели.

Повторите ту же процедуру с чёрным тросиком. Сначала отсоедините чёрный кожух, затем шарик, и, наконец, отведите весь тросик от дверной панели.

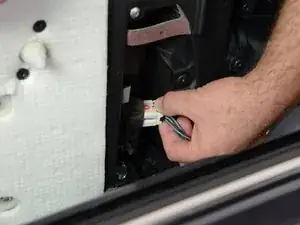

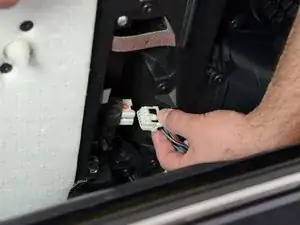

На нижней части дверной панели имеется ещё один разъём, который необходимо отключить.

Нажмите на белую пластиковую защёлку, расположенную сверху разъёма.

Удерживая защёлку нажатой, вытяните разъём из гнезда.
