Замена предохранителя, интегральной схемы оффлайн-переключателя, MOSFET в зарядном устройстве Tesla Gen 3
Если вы столкнулись с зарядным устройством Tesla Gen 3, которое показывает Нет питания и Нет света или индикаторных светодиодов, возможно, предохранитель, интегральная схема оффлайн-переключателя или MOSFET сгорели на задней части основной платы.

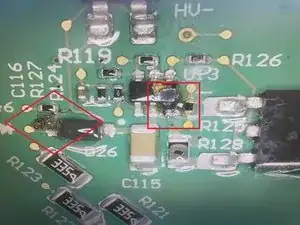

В рамках этого ремонта была найдена мертвая муха, застрявшая на интегральной схеме оффлайн-переключателя, что привело к сгоревшему предохранителю и MOSFET. Точная причина может быть другой, но хорошая история требует агента.
Шаг 1
Огромная благодарность @korganlibrahim за разрешение использовать его хорошо выполненный разбор устройства, который также послужил мне гидом.
Шаг 2

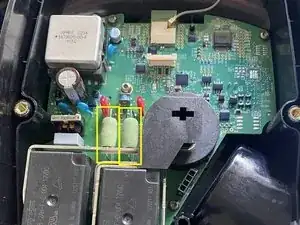

На передней стороне основной платы, рядом с соединителем главного питания, вы найдете два керамических предохранителя 10 Вт 50 Ом с проводным сопротивлением через отверстия.

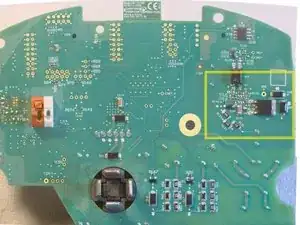

Предохранитель справа связан с конкретной областью на задней стороне основной платы, где у нас был сгоревший компонент.
Используя вольтметр и находясь в подключении к источнику переменного тока, нижняя часть предохранителей должна показывать то же значение, что и входное переменное напряжение. Если нет, возможно, ваш вход соединен неправильно или существует другая неисправность.
Если верхняя часть предохранителя не показывает то же значение, что и входное переменное напряжение, это указывает на то, что предохранитель сгорел.
Шаг 3
Интегральная схема оффлайн-переключателя UCC28742DBVR с маркировкой U742 на ней. MOSFET имеет обозначение STD4N80K5.

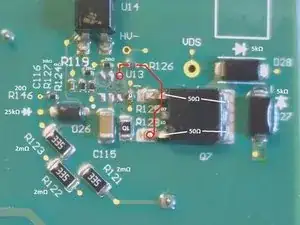

Другие компоненты: R121 - R123 - резистор 2 Мом 1206, R124 - резистор 4 Ком 0402, R125 - резистор 0 Ом 0402, R126 - резистор 1,47 Ком, R127 - резистор 36 Ком 0402, R128 - шунтирующий резистор 0,2 Ома 1206.
Шаг 4
Муха смогла попасть внутрь основной платы через отверстия вокруг кабельного ввода. Хотя дождь не может попасть изнизу, насекомые все же могут пробраться внутрь, ползая.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
