Замена натяжной рейки Toyota 4Runner 1984–1989 гг.
Натяжная рейка является важной частью рулевой и подвесной системы грузовика. Если она работает неправильно, это рано или поздно приведёт к полному выходу из строя и невозможности управления автомобилем. В этом руководстве описывается, как заменить неисправную рейку.
Шаг 1
ВНИМАНИЕ: Несоблюдение правил может привести к травмам. Будьте осторожны и соблюдайте все предупреждения.
Сначала подготовьте грузовик к работе.

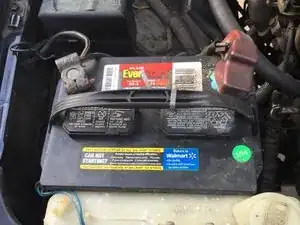

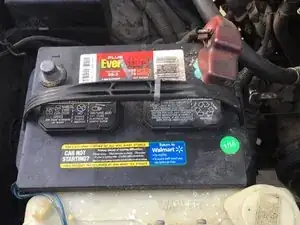

Отсоедините отрицательную клемму аккумулятора, чтобы убедиться, что по автомобилю не проходит электрический ток.
Включите стояночный тормоз и поставьте коробку передач на первую передачу.
Обязательно установите упоры под колёса, чтобы автомобиль не покатился, пока Вы находитесь под ним.
Шаг 2

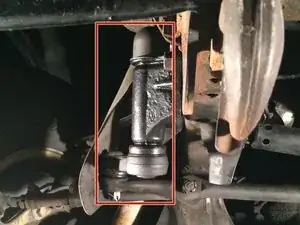

Найдите натяжную рейку.

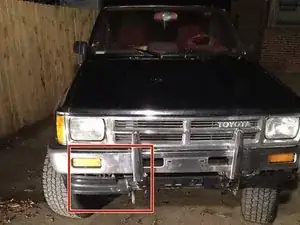

Она расположена под автомобилем рядом с передним пассажирским колесом, прикреплена к раме.
Шаг 3

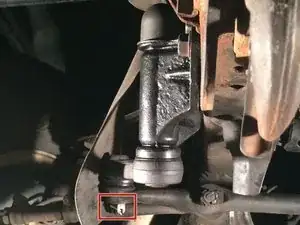

Первым шагом необходимо снять контргайку, которая крепит рейку к рулевой тяге.
Сначала очистите контргайку от масла и грязи, затем обработайте проникающей смазкой.

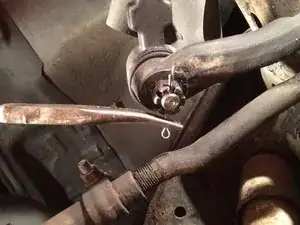

После того как смазка подействует в течение 5 минут, воспользуйтесь круглогубцами, чтобы выпрямить шплинт и извлечь его.
При сборке никогда не используйте шплинт повторно. Новый шплинт должен идти в комплекте с новой рейкой. Если новая рейка не приобретается, шплинт можно купить в магазине автозапчастей.

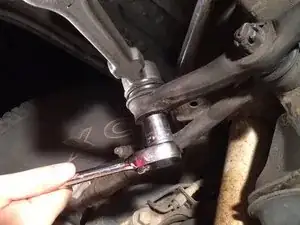

Снимите контргайку с помощью ключа-головки на 19 мм.
При установке рейки затяните эту гайку моментом 43 фут-фунт.
Шаг 4
Теперь, когда рулевые тяги отсоединены, рейку можно открутить от рамы.
Обработайте проникающей смазкой болты и гайки.

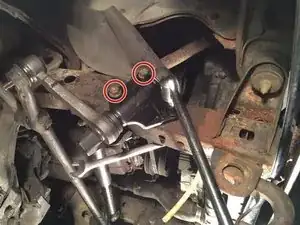

На головку болта установите ключ-ломик и головку на 17 мм, а на гайку с обратной стороны рейки наденьте накидной ключ на 17 мм.
Ключ упрётся в раму, и тогда можно будет использовать ключ-ломик, чтобы сорвать болт с ржавчины.

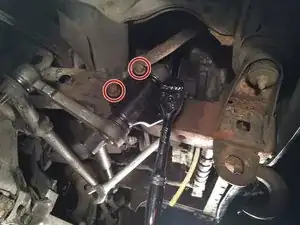

Когда болт ослабнет, можно заменить ключ-ломик накидным ключом для удобства работы.
Два болта длиной 4 1/4 дюйма расположены по бокам рейки. Один болт длиной 3 1/2 дюйма находится сверху.
Все три болта при установке рейки необходимо затягивать моментом 70 фут-фунтов.
Шаг 5

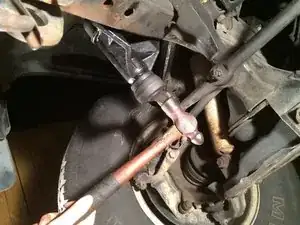

Чтобы отделить рейку от рулевых тяг, можно использовать молоток, слегка постукивая вверх по натяжной рейке.
Не бейте вниз по рулевым тягам — это может привести к их повреждению и необходимости замены.
Если молоток не помогает, можно использовать съёмник рулевой рейки.
Теперь натяжную рейку можно снять с рамы.
Заключение
Чтобы собрать устройство, выполните указания в обратном порядке.
Перевод руководства с ifixit.com
