Замена светодиодной лампы в кузове Toyota Tacoma
Устройство, описываемое в данном руководстве, — это светодиодная лампа грузового отсека Toyota Tacoma 2016 года, модель 00016-34187, также известная как светодиодная лампа кузова или просто лампа кузова. Данное руководство поможет Вам заменить неисправную лампу на новую. Обратите внимание, что аккумулятор подключён, поэтому избегайте одновременного прикосновения к обоим контактным штырям. Кроме того, будьте осторожны при пайке, так как паять придётся, находясь под автомобилем в перевёрнутом положении. Это может привести к капанию излишков припоя на Вас, поэтому следует принять меры для снижения риска.
Шаг 1
Откройте капот, используя рычаг открытия капота, расположенный с водительской стороны под панелью приборов.
Шаг 2

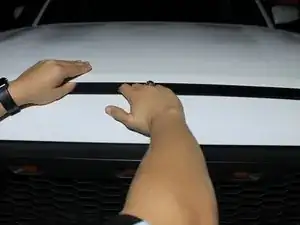

Откройте капот грузовика, используя механизм открытия, расположенный ближе к центру капота.
Вытяните опору и установите её в предназначенное отверстие в капоте.
Шаг 3
Аккумулятор расположен с водительской стороны в моторном отсеке.

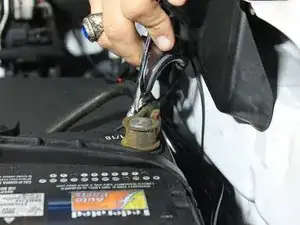

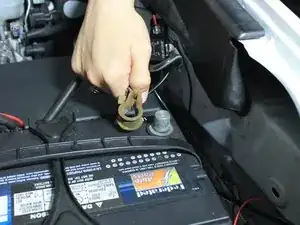

Ослабьте гайку размером 11 мм на зажиме, закрепляющем чёрный провод на отрицательном выводе аккумулятора.
Поднимите провод вертикально вверх и отсоедините его от контактного штыря аккумулятора.
Шаг 4

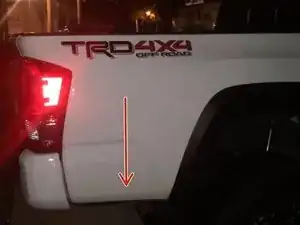

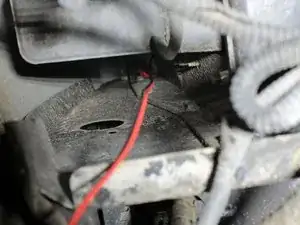

Залезьте под грузовик в указанное место.

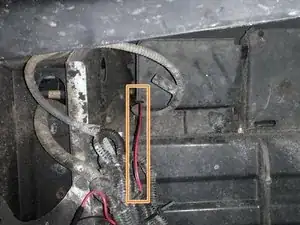

Отрежьте красный провод в промежутке между крылом и кузовом с помощью кусачек.
Шаг 5

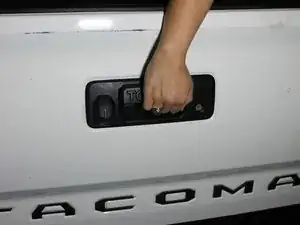

Откройте кузов, чтобы получить доступ к неисправной лампе.
Шаг 6

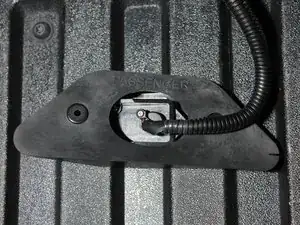

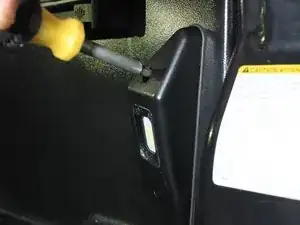

Используйте отвёртку Phillips №2 для удаления двух винтов, крепящих корпус лампы к кузову.
Шаг 7

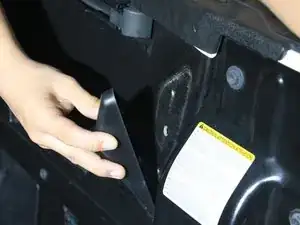

Снимите резиновую заглушку с корпуса лампы.
Шаг 8

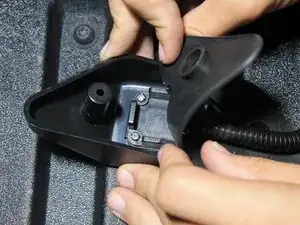

Установите резиновую заглушку на новый корпус лампы.
Шаг 9

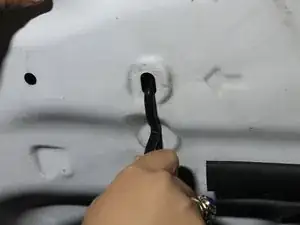

Протяните выводы проводов нового корпуса лампы через отверстие в кузове.
Проверьте снизу кузова, чтобы провода свободно свисали под кузовом в том же месте, где проходят провода, показанные на шаге 4.
Шаг 10

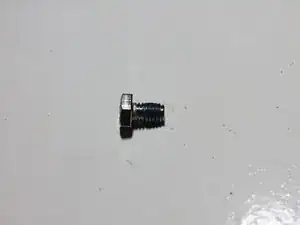

Нанесите синий фиксатор резьбы на винты, чтобы они надёжно держались.
Закрепите новый корпус с помощью отвёртки Phillips №2.
Шаг 11
Отрежьте новые провода на нужную длину под грузовиком.

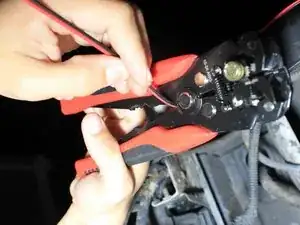

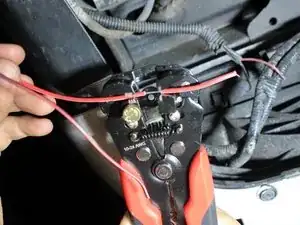

Очистите изоляцию с проводов с помощью стриппера.
Шаг 12

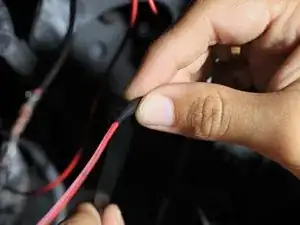

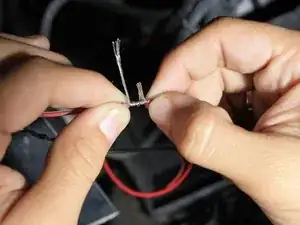

Соедините оголённые концы проводов вместе, обязательно соединяя только одинаковые по цвету.
Шаг 13

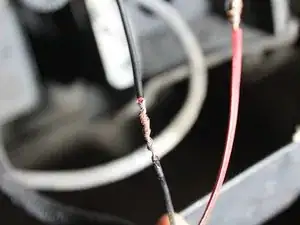

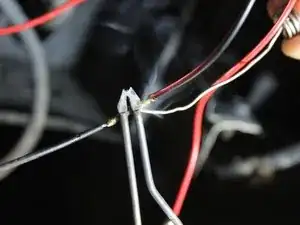

Соедините провода припоем с помощью паяльника или паяльной станции.
Чтобы ознакомиться с рекомендациями по правильной пайке, ознакомьтесь с руководством Как припаивать и отпаивать соединения.
Шаг 14

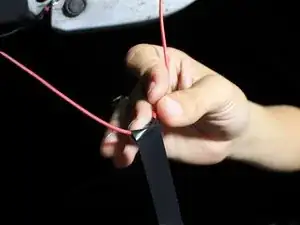

Обмотайте оголённые участки проводов изолентой для защиты от внешних воздействий.
Шаг 15

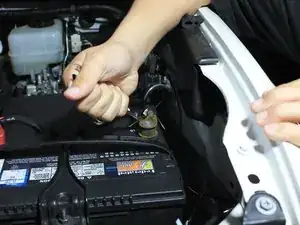

Подключите снова отрицательный вывод к аккумулятору.
Затяните зажим с помощью ключа 11 мм.

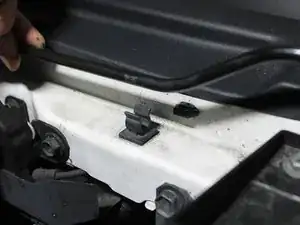

Закройте капот, убедившись, что опора надежно зафиксирована в предназначенном для неё зажиме.
Шаг 16

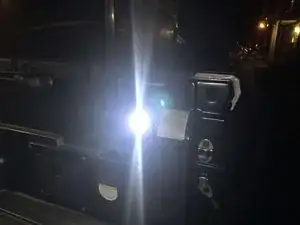

Проверьте работу новой лампы, включив переключатель на панели приборов грузовика.
Завершение
Спасибо
