Замена сигнала Subaru Legacy 2010–2014
Я хотел звучный сигнал, поэтому заменил штатные клаксоны на комплект PIAA 500 Гц/600 Гц «спортивных» сигналы.
Это руководство немного хитрое — машина была в сервисе, и передние кузовные панели уже были сняты. Так что для выполнения этого дома вам придётся либо проделать путь через бампер, либо, что лучше, заранее снять передний бампер перед началом работ.
Постараюсь добавить инструкции по снятию бампера, когда машина вернётся из сервиса.
Шаг 1

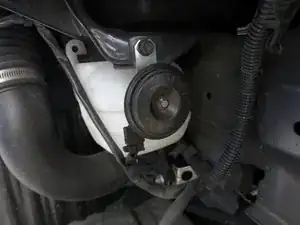

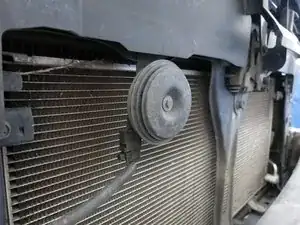

Это те самые штатные сигналы, которые вам нужны. Один расположен с левой стороны радиатора (если смотреть на машину), другой — рядом с впуском воздуха / бачком омывателя.
Оба сигнала идентичны по процедуре разборки/замены. Тот, что установлен возле радиатора, немного сложнее доступен, так как шестигранный болт частично закрыт рамой — но его не намного сложнее снять.
Шаг 2

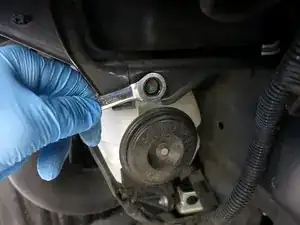

Используйте гаечный ключ на 12 мм, чтобы снять болт, удерживающий сигнал.
Шаг 3

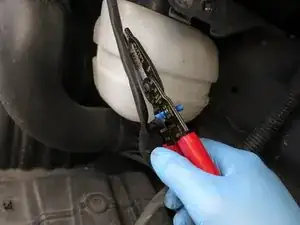

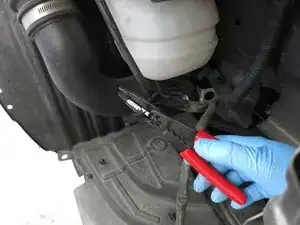

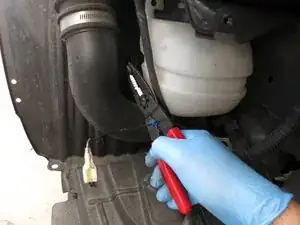

Отсоедините силовой разъём от сигнала и используйте стриппер, чтобы оголить участок провода. Отверстие «20 ga» показалось наилучшим выбором для этой цели.
У PIAA сигналы питание и масса выведены сверху, поэтому штатного провода может не хватить по длине. В то же время провода массы, идущие в комплекте с сигналами, слишком длинные — что в данном случае удобно использовать.

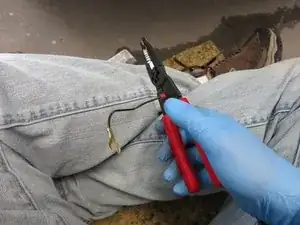

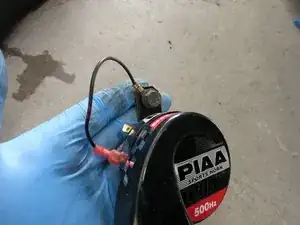

Отрежьте примерно 10 см провода массы (сторону с 1/4" гнездовым контактом) и соедините её с проводом питания сигнала с помощью гильзы (бутт-коннектора).
После качественного обжатия имеет смысл изолировать соединение электроизоляционной лентой.
Шаг 4

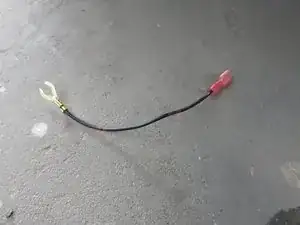

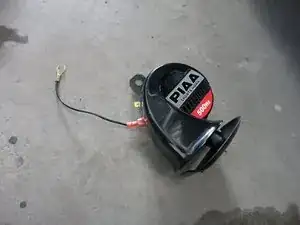

Теперь у вас должен быть укороченный провод массы с оголённым концом с одной стороны и с полукруглым контактным элементом с другой.
Наденьте ещё один 1/4" гнездовой контакт на конец провода массы и подключите его к нижнему из двух штекерных контактов на PIAA сигнале.
Шаг 5

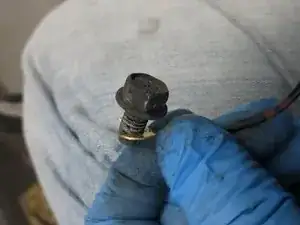

Заводской болт немного большего диаметра, чем позволит полукруглый контакт, — разве что его расширить. Вставьте плоскогубцы с тонким носиком в центр контакта и раздвиньте его, чтобы он поместился на болт.
Пропустите болт через монтажное отверстие сигнала.
Вкрутите болт / провод массы / корпус сигнала в штатное монтажное отверстие.
Шаг 6

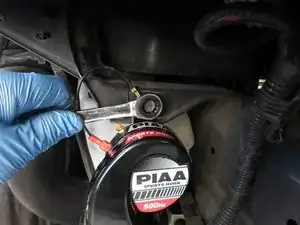

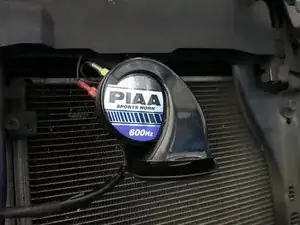

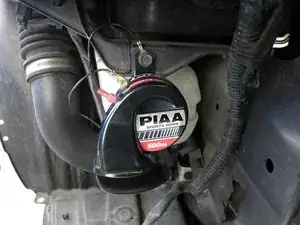

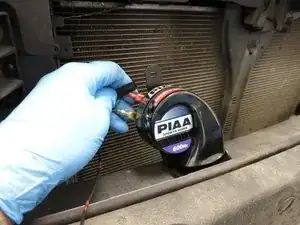

Подключите силовой провод к верхнему штекерному контакту сигнала. Окончательная проводка и сборка сигнала показаны на первом изображении.
После установки первого сигнала второй выполняется точно так же — приступайте ко второму.
Шаг 7
Вот и всё! Сравнение «до» и «после» даёт представление о различии в звучании.
Мне не кажется, что PIAA намного громче, но они однозначно звучат приятнее, чем штатные клаксоны.
