Замена и диагностика часов панели приборов Mercedes W114/W115

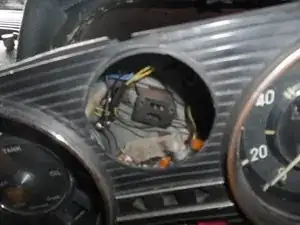

Найдите участок, в котором расположены часы. Открутите два барашка и отложите их в сторону.

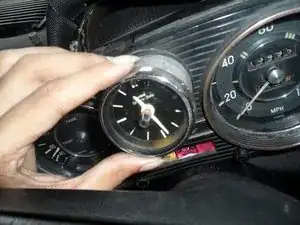

Аккуратно вытащите часы, не повредив другие детали.

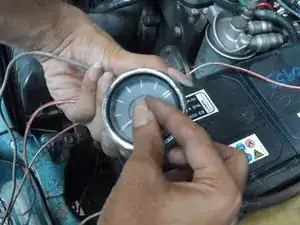

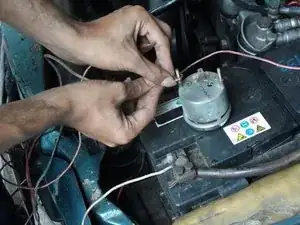

Подсоедините винт (расположенный за часами) к отрицательной клемме источника питания, а затем маленький контакт к положительной клемме.

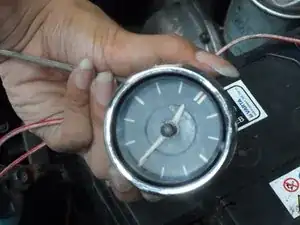

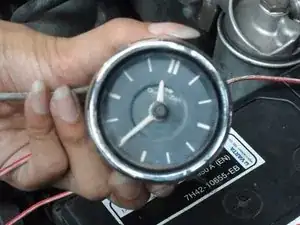

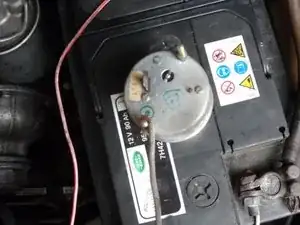

Чтобы проверить часы, установите время на легко запоминающееся значение и отложите часы в сторону.

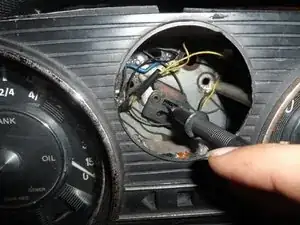

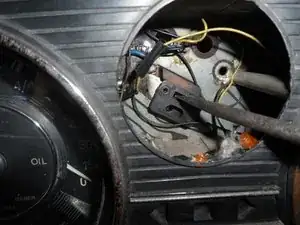

Чтобы проверить питание часов, найдите электрический разъём и определите контакт, который подаёт питание (12 В) на часы.

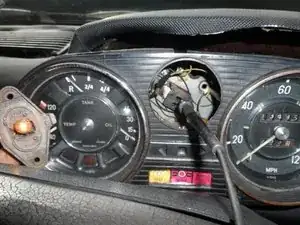

Возьмите маленькую лампочку с патроном и подсоедините провод от контакта 12 В на электрическом разъёме к одному из двух проводов лампочки и патрона.

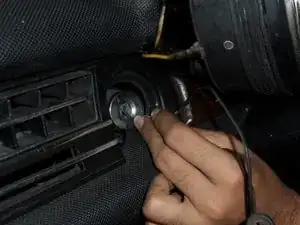

Далее найдите близкую массу (лучшее место — отверстие под ключ) и соедините другой провод от неё со вторым проводом лампочки и патрона.

Если лампочка загорается, значит часы получают питание.

Если лампочка загорается, питание на часы подаётся корректно.

Перед установкой часов очистите держатель наждачной бумагой или плоской отвёрткой.

Начните сборку панели приборов, выполняя указанные действия в обратном порядке.

При сборке будьте осторожны, чтобы не повредить жгут проводов, шланг датчика давления масла и трос датчика температуры.
