Замена стеклоподъёмника Mercedes-Benz 230.6 1976 года

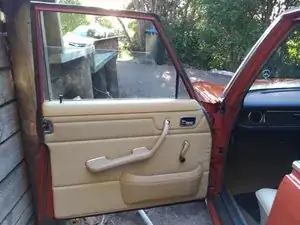

Сегодняшний пациент — 230.6 1976 года; это руководство применимо к любому W114 или W115 начиная с 1973 года (фейслифтинг)

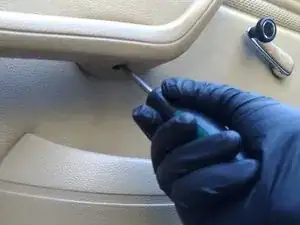

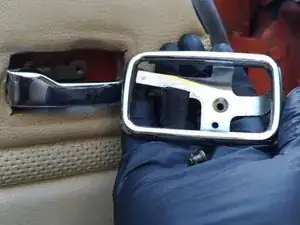

Выверните два винта Phillips №2

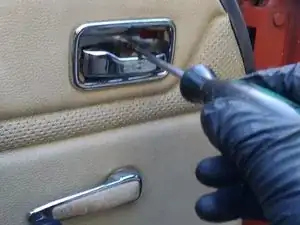

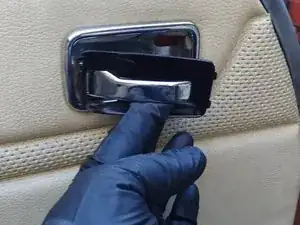

Подденьте чёрную пластиковую чашку за дверной ручкой, используя пика или плоскую отвёртку

Затем снимите один винт Phillips №2, аккуратно сохранив стопорную шайбу

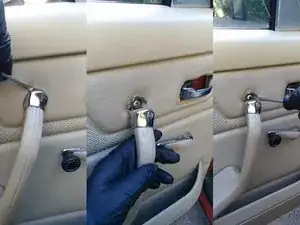

Всего три винта Phillips №3 крепят ручку к двери: два внизу и один сверху

Ваша отвёртка Phillips №2 подойдёт, но при желании можно использовать №3

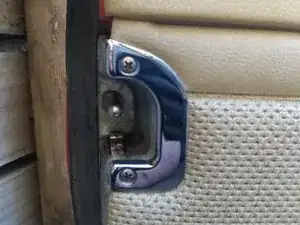

Для верхнего винта имеется хромированная накладка. Её нужно аккуратно отжать — используя пику или маленькую отвёртку, чтобы не повредить

Вы сняли две накладки и дверную ручку

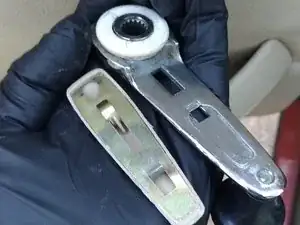

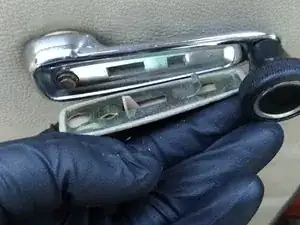

Над каждой нижней рамой ручки есть две металлические накладки; я раскладываю их так, чтобы знать, куда они шли — для последующей сборки

Глядя почти сзади ручки стеклоподъёмника, видно, что панель обшивки имеет загнутый металлический зажим; обшивка также служит фиксатором, удерживающим ручку

Сначала отожмите панель обшивки наружу в вашу сторону

Затем она сдвигается от ступицы в сторону ручки, которую вы держите при повороте

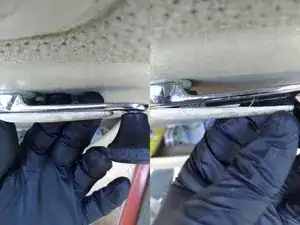

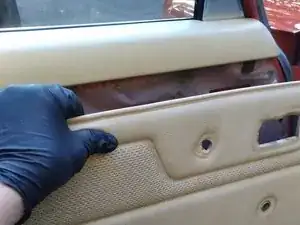

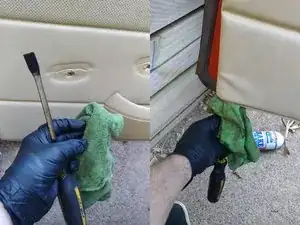

Внутренняя панель обшивки двери закреплена рядом с краем рядом толкателями; их можно поддеть пластиковой лопаткой для обшивки или, как я сделал, маленьким рычажком и тряпкой

Чтобы не повредить обшивку или дверь, подносите инструмент как можно ближе к каждому клипу и аккуратно поддевайте, пока он не выскочит

Панель обшивки отделяется ниже верхней части, так что фиксатор замка и уплотнение стекла могут оставаться на месте

Помните, панель обшивки очень хрупкая и сделана из древесностружечной плиты, поэтому обращайтесь с ней аккуратно и отложите в безопасное место, пока работаете с дверью

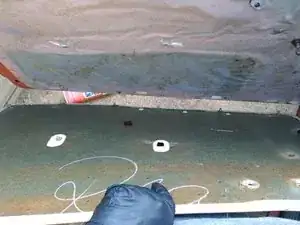

Отогните паро/влагозащитную плёнку; у меня она была снята ранее, клей уже отсутствовал, её держали места с двухсторонним скотчем

Я просто пропустил её через частично открытое окно, чтобы удерживать в стороне, но если ветрено, это может раздражать

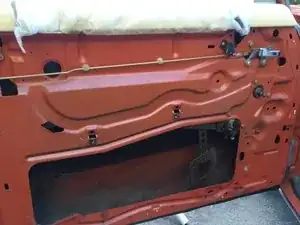

Мы пытаемся получить доступ к внутренней части двери

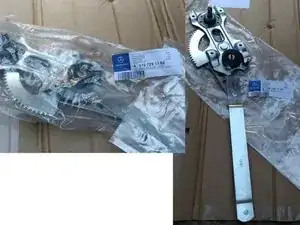

Моя новая деталь (1157251102) выглядела многообещающе с синей заводской наклейкой и блестящим металлом; на ней штампована дата изготовления 10/1987

Однако установка пошла не так: я сначала не понял, думая наивно, что оригинальная деталь просто установится

Оказалось, что у моей новой детали отсутствовали нарезанные резьбы в четырёх отверстиях под болты!

Вы можете в это поверить!?

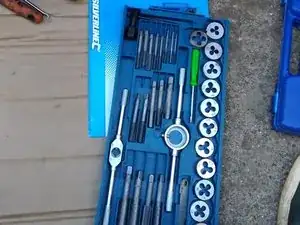

Так что с небольшой руганью я достал набор метчиков и плашек

Если повезёт, вам не придётся нарезать резьбу в отверстиях на вашем новом регуляторе

Рычаг, который крепится к нижней части стекла, использует штифт с фиксатором и специальной шайбой

Это немного прихотливо, так как вы не видите легко — в основном работаете на ощупь; фиксатор садится в паз, проточенный на конце штифта

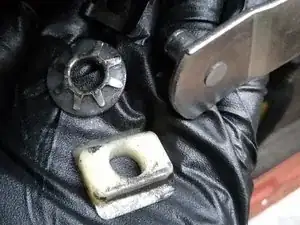

Есть прямоугольная пластиковая втулка, которая скользит по направляющей внизу стекла, она надевается на штифт первой

Затем штифт и втулка проходят через направляющую

Далее идёт пластиковая слегка коническая плоская шайба, поверх которой устанавливается металлическая звездообразная шайба

И на самом конце штифта — со стороны, обращённой внутрь двери — находится пружинный стальной фиксатор

Я использовал пику, плоскую отвёртку, щипцы с тонкими губками и немного ругани, чтобы вынуть и вернуть его на место

ПРИМЕЧАНИЕ: стекло опускается после вытаскивания штифта, так как его больше ничто не держит — я поставил небольшой рычаг, чтобы поддержать, но можно использовать кусок дерева или что-нибудь ещё

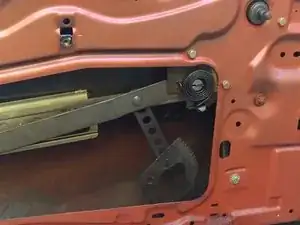

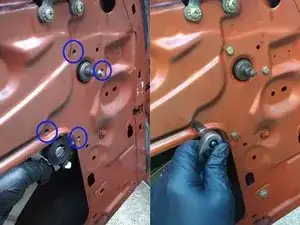

Регулятор крепится к двери четырьмя болтами (обведены синим); все они — болты с головкой 10 мм, но верхние два длиннее

Я использовал глубокую головку на 10 мм с трещоткой 1/4 дюйма, но подойдёт любой ключ, рожковый ключ или головка на 10 мм

На второй фотографии видно зубчатый сектор моего старого регулятора, свисающий вниз; он должен быть вверх, зацеплённый зубьями ручки

В этот момент я понял, что не смогу провести старый регулятор мимо вертикальной направляющей стекла...

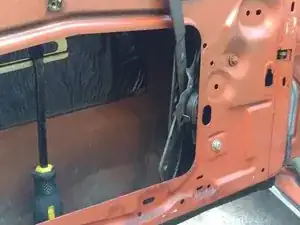

Заметьте, я использую короткий рычаг, чтобы поддержать стекло сейчас (иначе оно опустится); можно использовать кусок дерева или другой инструмент

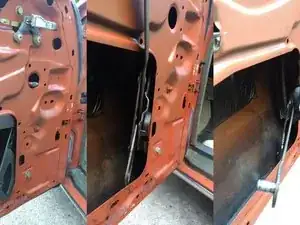

Поскольку регулятор нельзя вывести за пределы направляющей стекла, его нужно временно отсоединить

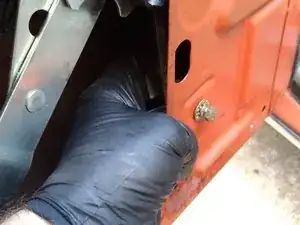

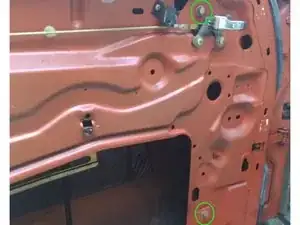

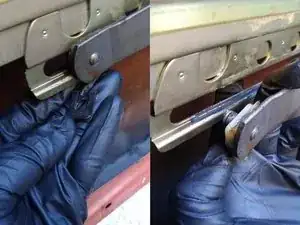

Он закреплён двумя болтами на 10 мм, которые имеют декоративные вдавленные плоские шайбы и гроверы; я выделил их зелёным на фото

Удалите эти два болта — этого должно быть достаточно, чтобы сдвинуть направляющую стекла вперёд относительно стекла немного, а затем глубже в дверь

На данном этапе должно стать возможным вытащить стеклоподъёмник, поворачивая его по ходу извлечения, чтобы избежать заедания о детали

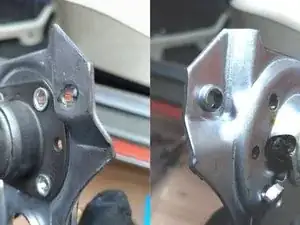

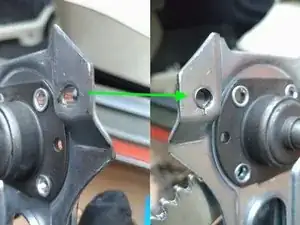

Как я упоминал в шаге 9, мне не повезло — в новом регулировщике не было нарезанных резьб

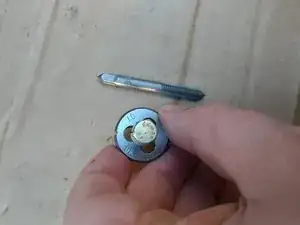

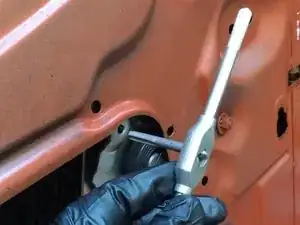

Поэтому я взял набор плашек и метчиков и проверил шаг резьбы болтов: метрическая M6 x 1.0

Я этого не заметил, пока уже не вставил новую деталь в дверь... в итоге я вытащил её обратно, чтобы нарезать резьбу в четырёх отверстиях

Если у вашей детали также отсутствует резьба в отверстиях, обязательно проверьте это до того, как установите зажим на штифт и затянете болты направляющей и т.д.

Установите несколько болтов регулятора (не забудьте: верхние два — длинные)

Пока не затягивайте их полностью

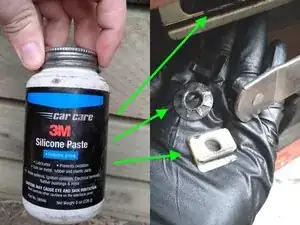

Смажьте нижнюю направляющую стекла и втулки перед сборкой

Клипса втулки довольно трудно надевается — приготовьтесь

Когда будете удовлетворены расположением, затяните болты

Затем не забудьте вернуть вертикальные болты направляющей стекла — у них те самые вдавленные плоские шайбы (убедитесь, что стекло находится в направляющей)

Соберите дверь, выполняя шаги в обратном порядке
