Замена адаптера для крепления на камкордере Panasonic HC‑VX870
Удаление нескольких сторон камкордера и нескольких внутренних элементов для доступа к адаптеру для крепления и его извлечения.
Шаг 1

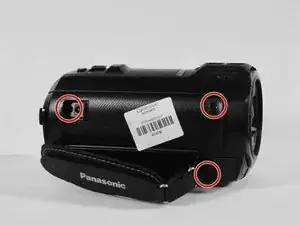

Накрутите винты J1 на левой стороне камкордера.

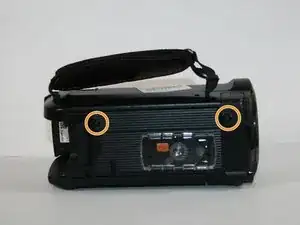

Накрутите отмеченные винты на нижней части камкордера.

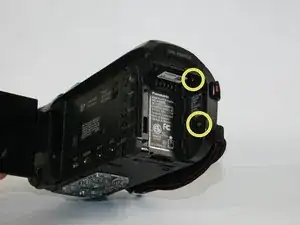

Накрутите отмеченные винты на задней стороне камкордера.
Шаг 2

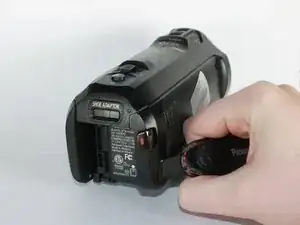

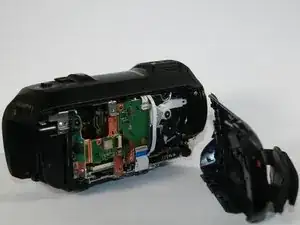

Снимите левую сторону камкордера. Возможно, потребуется немного усилий, но не переживайте о том, что что-то может сломаться внутри.
Шаг 3

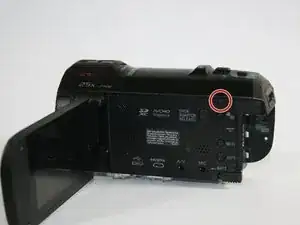

Накрутите указанный винт на правой стороне камкордера.

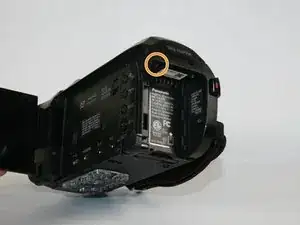

Накрутите указанный винт на задней стороне камкордера.
Шаг 4

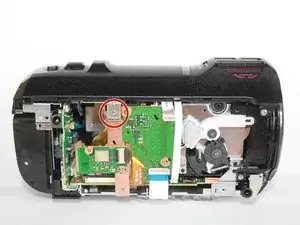

Накрутите указанный винт на внутренней стороне левой стороны камкордера.
Шаг 5

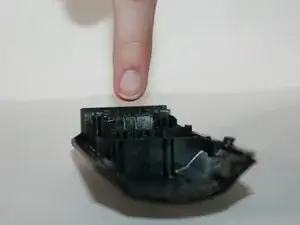

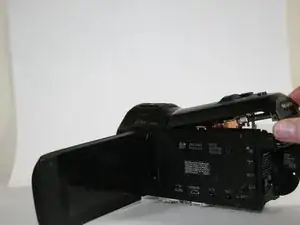

Снимите верхнюю крышку камкордера, слегка поднимая заднюю часть и оттягивая её от объектива (не бойтесь приложить усилия).
Шаг 6

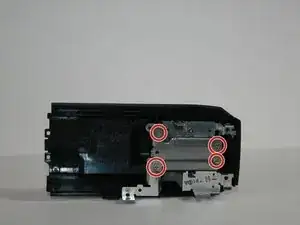

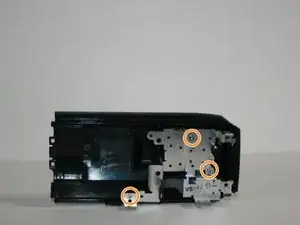

Накрутите указанные винты и снимите элемент, который они удерживают на месте.
Накрутите указанные винты и снимите элемент, который они удерживают на месте.
Шаг 7

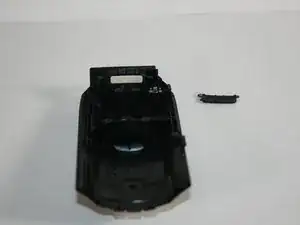

Извлеките адаптер для крепления, просто потянув его на себя.
Убедитесь, что не потеряли маленькую пружину, которая прикреплена к адаптеру, пока вы его извлекаете.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
