Замена материнской платы Sony DCR-DVD 108
Материнская плата играет ключевую роль в правильной работе камеры, фактически действуя как "мозг". Этот гид будет служить проверкой для электронных соединений и полным процессом удаления этого критического компонента.
Шаг 1
Удалите все винты 4.3 мм на нижней стороне с помощью отвертки Philips J000. Должно быть семь винтов (4 серебряных, 2 черных).
Шаг 2
Удалите винты 5 мм #0 Phillips на нижней стороне LCD-экрана.
Шаг 3
Удалите винт 2 мм #0 Philips за батареей.
Шаг 4
Откройте крышку DVD и удалите 3 винта Phillips 4.3 мм. Включая те, что в углах, которые могут быть скрыты.
Шаг 5
После удаления всех винтов вы можете безопасно приподнять корпус камеры с помощью лопатки.
Шаг 6
Уберите все лентовые соединители с материнской платы с помощью пинцета. Просто возьмите каждый лентовый кабель и вытяните его прямо из разъема.
Будьте осторожны, чтобы не согнуть лентовые кабели.

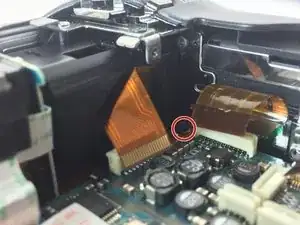

На нижней стороне платы есть скрытый провод, который также следует удалить.
Шаг 7

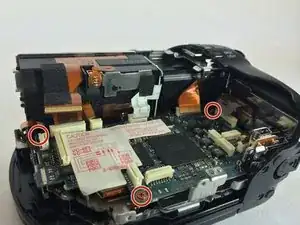

Удалите 3 медных винта. Каждый медный винт имеет головку #0 Phillips и длину 2.8 мм.
Шаг 8
Поднимите материнскую плату с краев для удаления.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
