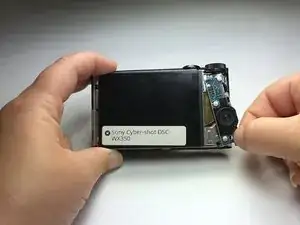

Замена ЖК-экрана Sony Cyber-shot DSC-WX350

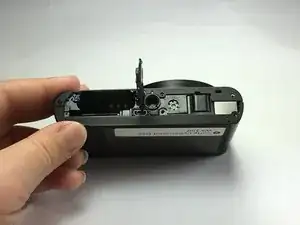

Начните с закрытой крышки отсека батареи.

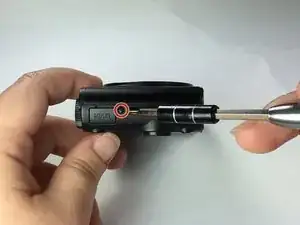

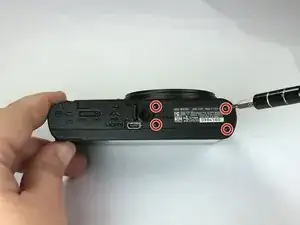

Удалите 6 чёрных винтов Phillips 4 мм с помощью насадки отвёртки Ph000 с нижнего покрытия.

С помощью пластикового инструмента для открытия осторожно вставьте его между корпусом камеры и нижним покрытием. Разведите части в стороны.

Использование пластикового инструмента предотвратит повреждение устройства. Избегайте применения металлических инструментов для этого устройства.

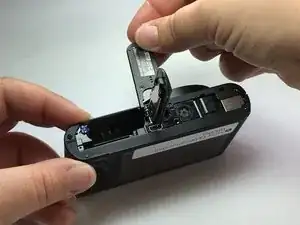

Нижнее покрытие соединено петлёй. Для его снятия потребуется небольшое усилие, чтобы отделить части.

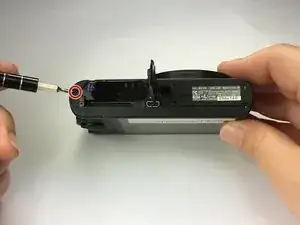

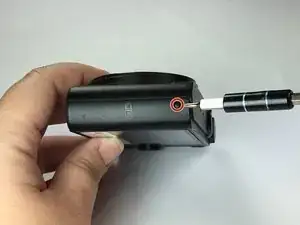

Удалите 1 чёрный винт Phillips 4 мм с помощью насадки Ph000 под крышкой отсека батареи.

После отделения части сдвиньте её в сторону отсека батареи.

Подвиньте элемент к корпусу камеры, чтобы отделить его от петли.

Не тяните вверх, иначе Вы отломаете деталь.

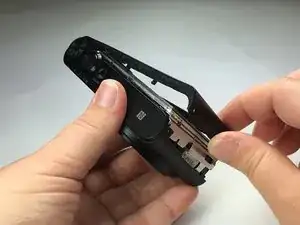

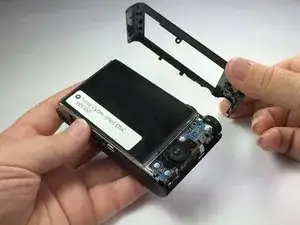

Отделите заднюю часть рамки камеры от корпуса, разобрав нижнюю часть и боковые стороны камеры.

Для этого потребуется небольшое усилие. Вы почувствуете натяжение и услышите щелчки. Это нормально.

Чтобы вынуть кольцо управления с его положения, захватите нижнюю часть детали и поверните вбок и от камеры.

После того как деталь полностью отойдёт от корпуса, опустите её вниз и выньте. Она должна полностью выдвинуться и сгибаться в месте крепления ленты к корпусу.

НЕ снимайте панель кольца управления с камеры. Просто отведите её в сторону, чтобы получить доступ к оранжевой ленте, удерживающей ЖК-экран на материнской плате.

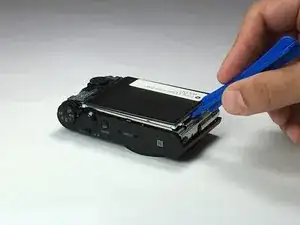

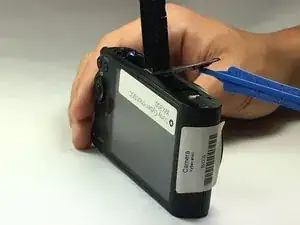

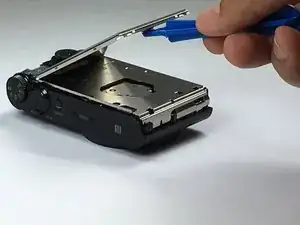

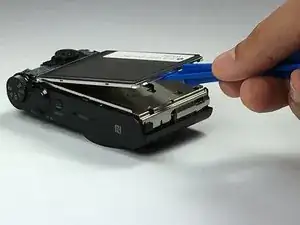

С помощью пластикового инструмента для открытия подденьте ЖК-экран от корпуса камеры.

Отложите ЖК-экран в сторону.

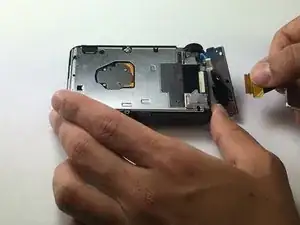

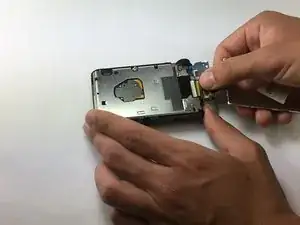

Возьмите оранжевую ленту, удерживающую ЖК-экран, и аккуратно потяните, чтобы отсоединить её от корпуса камеры.

Не тяните белую полоску на вершине оранжевой ленты. Это часть цепи внутри камеры, и её отрыв может необратимо повредить камеру.
