Замена объектива Sony Cyber-shot DSC-WX80

Начните с удаления всех шести черных винтов размерами 40 мм на 10 мм, крепящих внешнюю рамку, с помощью отвертки Phillips #00.

Удалите свободно движущуюся крышку возле разъема для батареи и храните её в безопасном месте.

Аккуратно снимите переднюю крышку. Используйте пластиковый инструмент для открытия, если он у вас есть.

Теперь аккуратно снимите заднюю крышку, используя пластиковый инструмент для открытия, если он у вас есть.

Удалите винт #00 с правой стороны (со стороны экрана) рядом с управляемым диском.

Используйте лопатку или пластиковые инструменты для открытия, чтобы приподнять экран и освободить два металлических язычка с левой стороны.

Приподнимите еще два металлических язычка, которые прижаты тонкой красной пластиковой лентой с правой стороны (со стороны управляемого диска). Обратитесь к третьему изображению.

Тонкая красная пластиковая лента очень хрупкая.

С помощью пинцета удалите синюю ленту от её соединения, расположенного в верхней правой части устройства.

С помощью пинцета удалите золотую ленту от её соединения, расположенного справа от удаленной синей ленты.

Теперь ваш LCD экран удален, и вы можете его заменить!

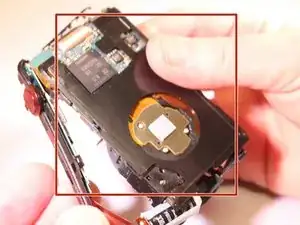

После удаления LCD экрана есть черная металлическая пластина, которую можно снять, открыв доступ к материнской плате и объективу.

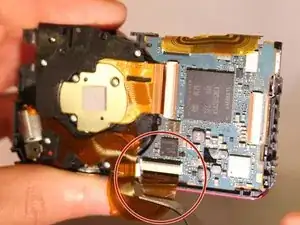

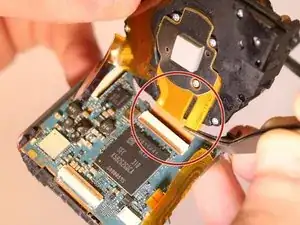

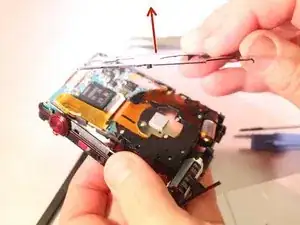

Чтобы отделить материнскую плату от объектива, необходимо вытащить два шлейфа из их разъемов с помощью пин

Перевод руководства с ifixit.com
