Замена блока объектива Sony Cyber-shot DSC-WX350

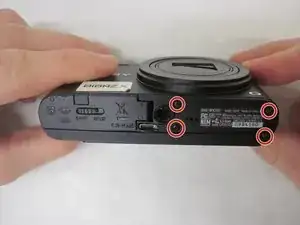

Используйте отвертку J00, чтобы выкрутить четыре чёрных винта 3 мм внизу и по обеим сторонам корпуса камеры.

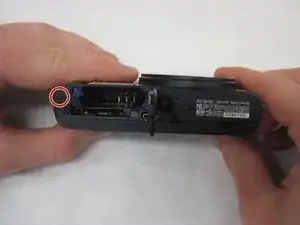

На нижней части камеры сдвиньте защёлку, чтобы открыть батарейный отсек. Внутри отсека для батареи с помощью отвертки J00 выкрутите один чёрный винт 3 мм.

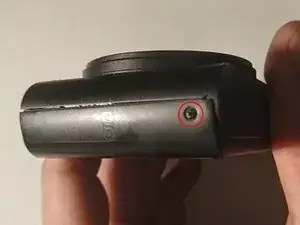

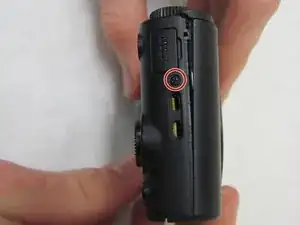

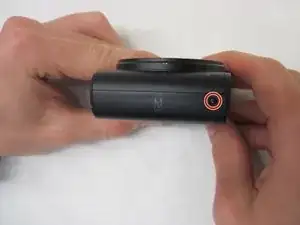

Используйте отвертку J00, чтобы выкрутить один чёрный винт 3 мм на левой стороне камеры.

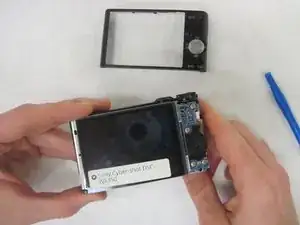

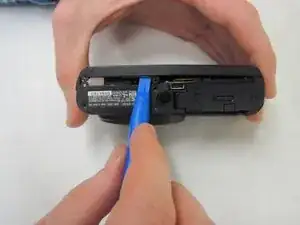

Используйте пластиковый инструмент для вскрытия, чтобы поддеть и снять заднюю крышку.

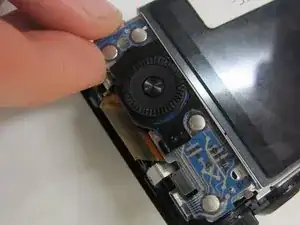

С помощью пальцев выдвиньте нижний конец платы колёсика управления, затем разберите другой конец с защёлки.

Снимите ЖК-дисплей, разомкнув ZIF-разъём и выдвинув шлейф.

После снятия ЖК-дисплея используйте отвертку J00, чтобы выкрутить два серебристых винта 3 мм. После удаления винтов снимите деталь пальцами.

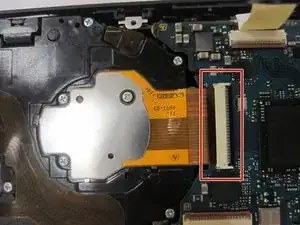

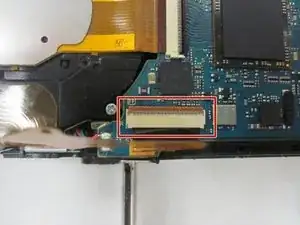

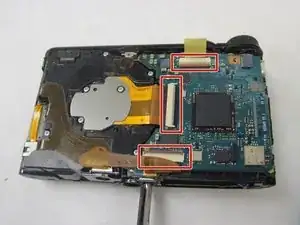

Теперь снимите три ZIF-разъёма: сначала поднимите защёлку ZIF пальцами, затем выдвиньте шлейф.

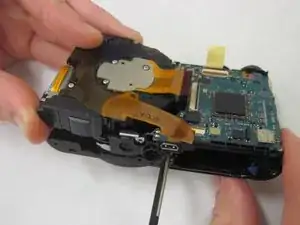

Осторожно извлеките блок объектива из корпуса камеры.

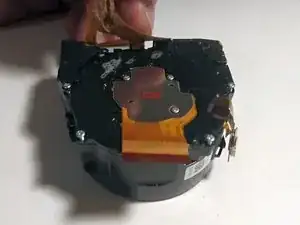

Чтобы получить доступ к ПЗС, ослабьте три винта, фиксирующие металлическую крышку.

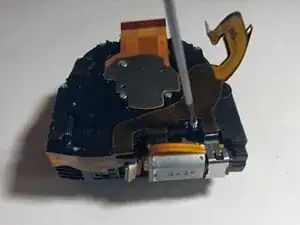

Чтобы получить доступ к механике объектива, выкрутите четыре винта 3 мм по краю крышки, затем один винт 3 мм рядом с мотором.

Осторожно оторвите шлейф, приклеенный к пластику.

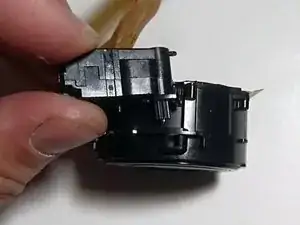

Вытащите шестерню вместе с приводным блоком.

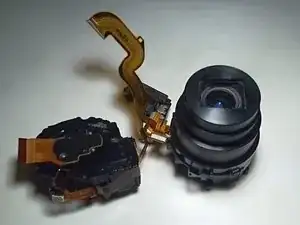

Теперь у вас есть доступ к внутренним механизмам объектива. Перед чисткой рекомендуется закрыть ПЗС и внутреннее отверстие объектива лентой, чтобы предотвратить попадание пыли.
