Замена блока вспышки Sony Cyber-shot DSC-WX350
Блок вспышки обеспечивает подсветку объектов для улучшения качества снимков. Если вспышка слишком слабая или не работает, снимки могут получаться недостаточно яркими. В таком случае лучше заменить блок вспышки. Это руководство проведёт Вас через процесс разборки камеры для демонтажа блока вспышки и установки новой детали.
Шаг 1

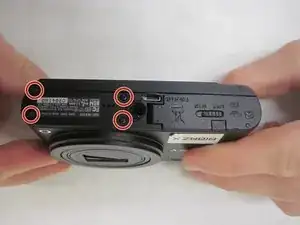

Удалите 6 чёрных винтов Phillips 4 мм, используя отвёртку с насадкой J00, со сторон и нижней части верхней крышки.
Шаг 2

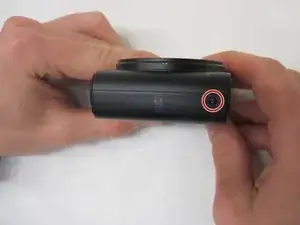

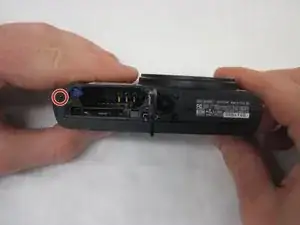

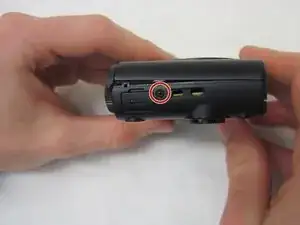

Удалите чёрный винт Phillips 4 мм, используя отвёртку с насадкой J00, из отсека батареи.
Шаг 3

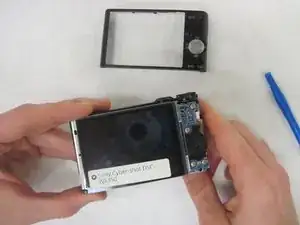

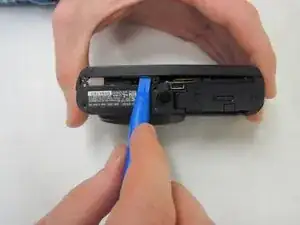

Используйте пластиковый инструмент для вскрытия, чтобы снять заднюю крышку. Затем извлеките ЖК-экран вручную.
Шаг 4

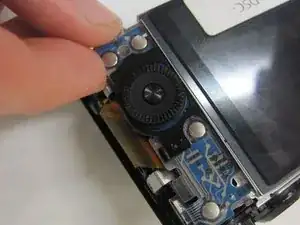

Теперь извлеките плату колёсика управления вручную.
Шаг 5
С левой стороны камеры отведите ЖК-экран от задней панели.

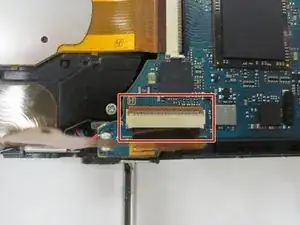

Возле колёсика управления находится ZIF-разъём, отожмите фиксатор и отсоедините ЖК-экран.
Шаг 6

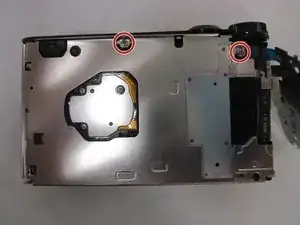

Удалите серебристые винты Phillips 4 мм, используя отвёртку с насадкой J00, с металлической крышки. После этого снимите металлическую крышку вручную.
Шаг 7

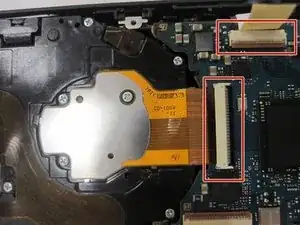

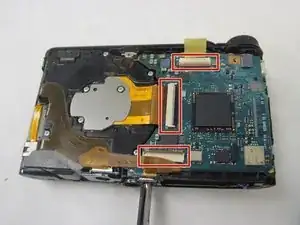

Снимите три ZIF-разъёма, поддев их пальцем.
Шаг 8

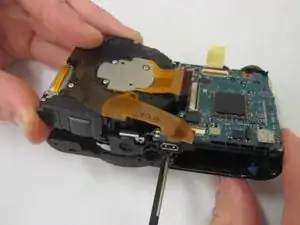

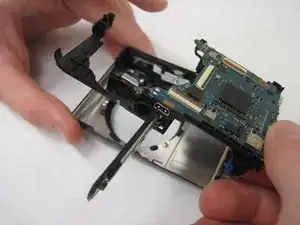

Вручную извлеките узел объектива. Затем вручную извлеките узел материнской платы.
Шаг 9

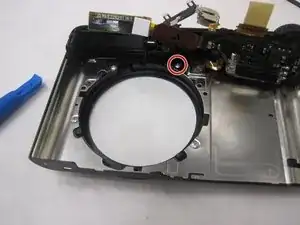

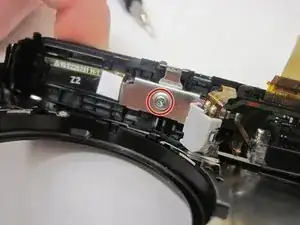

Удалите серебристые винты Phillips 4 мм, используя отвёртку с насадкой J00, с металлической детали и снимите винты 4 мм с металлической детали, выстилающей отверстие узла объектива.
Шаг 10

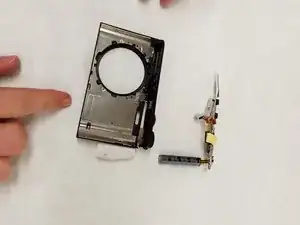

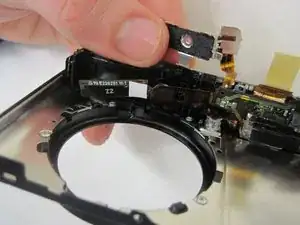

Возьмитесь за верхнюю часть камеры и извлеките её. Затем возьмитесь за блок вспышки и сдвиньте его наружу.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
