Замена кольца управления Sony Cyber-shot DSC-WX350
Кольцо управления — это кнопка, с помощью которой переключаются просматриваемые изображения и изменяются параметры в разделе «Настройки». Если вы не можете переключаться между изображениями или переходить к другим параметрам в настройках при нажатии этих кнопок, кольцо управления может быть повреждено. Это руководство покажет, как разобрать камеру и легко заменить ленту кольца управления.
Шаг 1

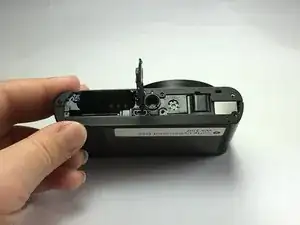

Начните с закрытой крышки отсека батареи.

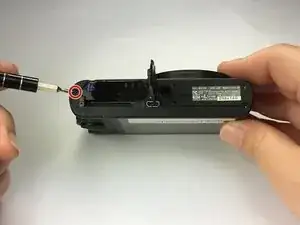

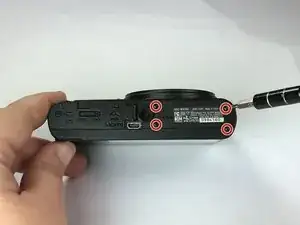

Удалите 6 чёрных винтов Phillips 4 мм с помощью отвёртки с насадкой Ph000 с нижней крышки.
Шаг 2

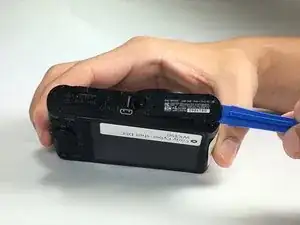

С помощью пластикового инструмента для вскрытия аккуратно вставьте его между корпусом камеры и нижней крышкой. Разведите их в стороны.
Использование пластикового инструмента предотвратит постоянное повреждение устройства. Избегайте применения металлических инструментов для этого устройства.
Нижняя крышка прикреплена шарниром. Для снятия этой части потребуется небольшое усилие для разделения.
Шаг 3

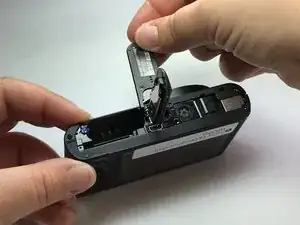

После отделения переместите её в направлении отсека для батареи.
Подтолкните деталь в сторону камеры, чтобы отсоединить её от шарнира.
Не тяните вверх, иначе вы сломаете деталь.
Шаг 4

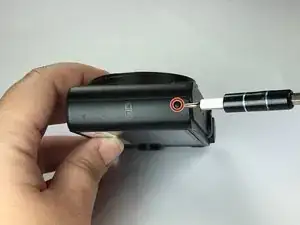

Удалите 1 чёрный винт Phillips 4 мм с помощью отвёртки с насадкой Ph000 под крышкой отсека батареи.
Шаг 5

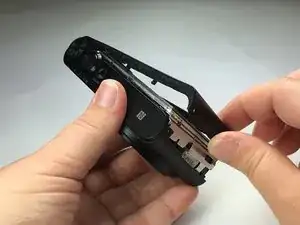

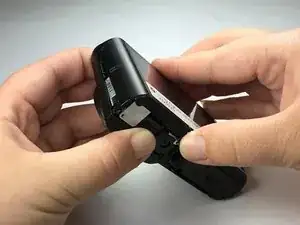

Отделите заднюю часть рамки камеры от корпуса, разъединив нижнюю часть и стороны камеры.
Для этого потребуется некоторое усилие. Вы почувствуете напряжение и услышите щелчки. Это нормально.
Шаг 6

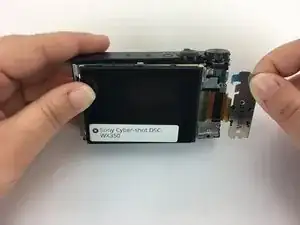

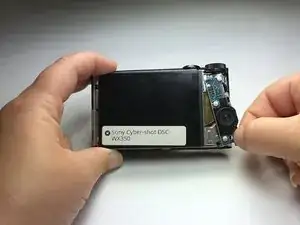

Чтобы вынуть кольцо управления с места, возьмитесь за нижнюю часть детали и поверните вбок и от корпуса камеры.

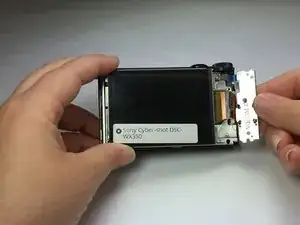

После того как деталь полностью отведена от камеры, опустите её вниз и выньте. Теперь она должна быть полностью выдвинута и способна сгибаться в месте ленты, прикреплённой к корпусу.
Шаг 7

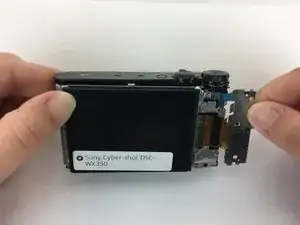

Оттяните синюю ленту, удерживающую кольцо управления, от корпуса камеры.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
