Замена материнской платы Sony Cyber-shot DSC-WX350

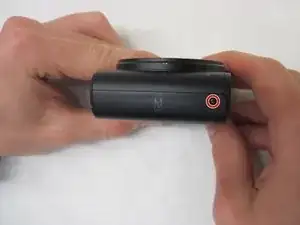

Удалите 6 винтов Philips 4 мм с нижней стороны и боков устройства.

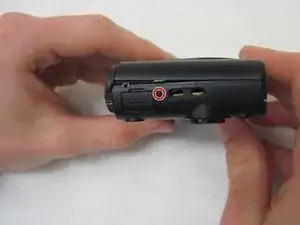

Удалите 1 винт Philips 4 мм под крышкой батареи.

Вставьте пластиковый инструмент для открытия между задней крышкой и нижней панелью. Осторожно подденьте крышку.

Используйте пальцы, чтобы выдвинуть плату контроллера.

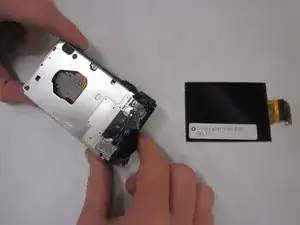

С левой стороны камеры снимите ЖК-дисплей с задней панели.

Рядом с колесом управления будет ZIF-коннектор, отпустите коннектор и удалите ЖК-дисплей.

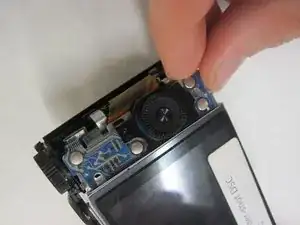

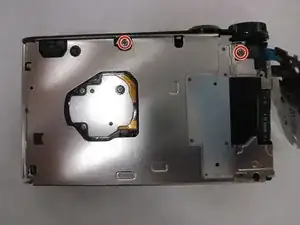

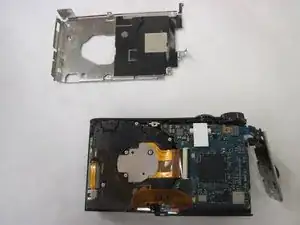

После снятия ЖК-дисплея используйте отвертку J00, чтобы извлечь два серебряных винта длиной 4 мм. После извлечения винтов отодвиньте деталь пальцами.

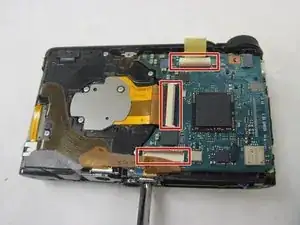

Удалите три ZIF, подключенные к материнской плате. Один находится под куском изоленты.

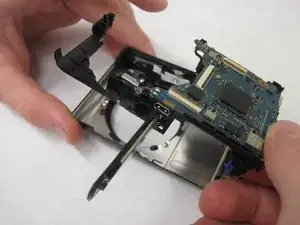

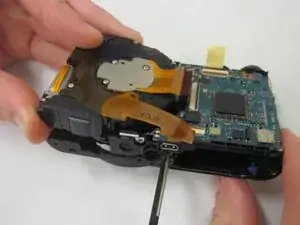

Удалите узел объектива и материнскую плату с передней панели корпуса.

Узел объектива должен отделяться при снятии передней панели.

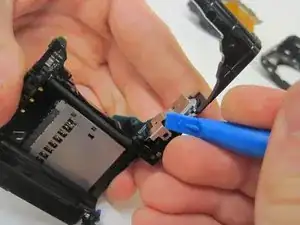

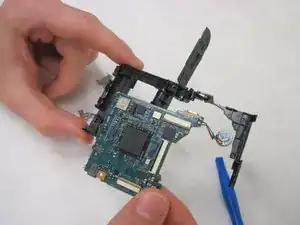

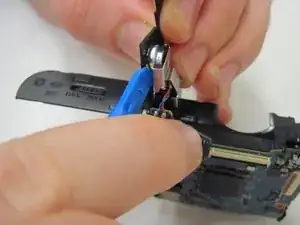

На обратной стороне материнской платы серебряный зажим удерживает материнскую плату в пластиковом корпусе. Вставьте пластиковый инструмент под зажим и осторожно подденьте, пока он не освободится.
