Разборка портативной камеры HTC RE Companion

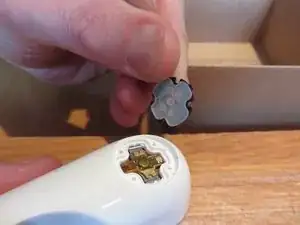

У кнопки есть маленький выступ посередине с выемкой и две зацепляющие лапки, которые освобождаются при повороте против часовой стрелки.

Чтобы освободить её, будьте осторожны, чтобы не повредить дополнительное кольцо вокруг кнопки. Это часть уплотнительного узла.

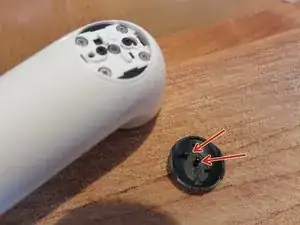

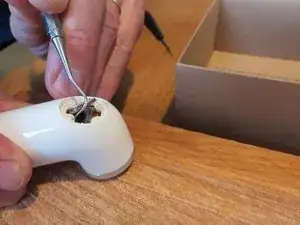

Подденьте кнопку аккуратно очень тонкой плоской отвёрткой или стоматологическими инструментами и снимайте её, вращая против часовой стрелки. Это должен быть результат.

Отвёрните 2 чёрных винта, чтобы освободить фиксатор кнопки.

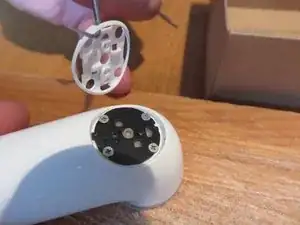

Снимите 4 винта, удерживающих уплотнительный узел.

Теперь видна сборка кнопки включения-выключения.

Вот крупный план опорной пластины переключателя и разъёма между основной головкой камеры и корпусом.

Она приклеена к металлическому кресту и требует аккуратного снятия, чтобы позволить корпусу с кабелем выскользнуть.

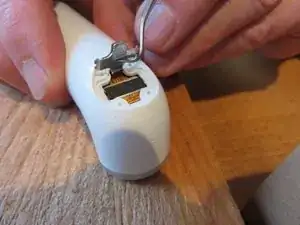

Если приподнять переключатель, вы увидите металлическую удерживающую пластину и разъём для головки камеры под ней.

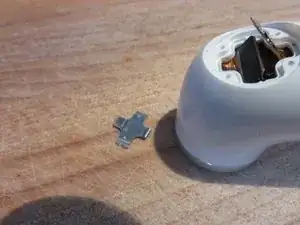

Аккуратно отожмите металлическую пластину, не повредив кабель и кнопку переключателя.

Длинный корпус содержит аккумулятор и электронику и фиксирует головку камеры на месте. Поэтому при вытаскивании основной сборки этот плоский кабель и переключатель должны оставаться свободными, чтобы избежать повреждений.

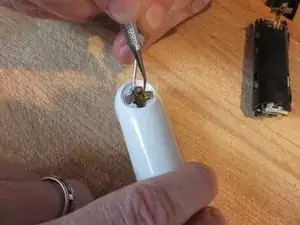

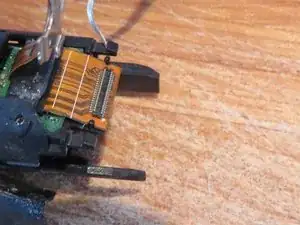

Снимите разъём аккуратно, постарайтесь использовать неметаллический инструмент, чтобы избежать повреждений.

Вы видите, что металлическая пластина всё ещё на месте, но её легче снять сначала.

Для меня это был первый раз, так что последовательность действий может быть немного неточной.

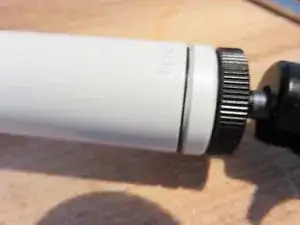

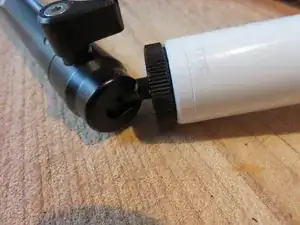

Прикрутите стандартное соединение для камеры к нижней части устройства, чтобы было за что тянуть.

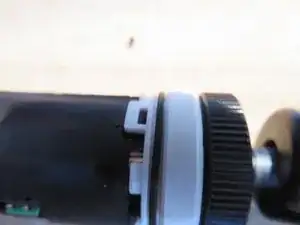

Это снимок другой камеры, которую мы распиливали. Видны небольшие защёлки, которые удерживают основную сборку.

Тщательно отметьте их положение относительно разъёма. Это будет самый трудный шаг для извлечения основной сборки.

Вам понадобится как минимум 3 руки. 4 — лучше для этого шага.

Четыре правые руки лучше, чем четыре левые, если только среди вас нет левшей. Спасибо за две руки, брат.

Мы также пытались просто опустить всю сборку вниз, кажется, есть некоторое движение, но тогда она заедает и её нельзя одновременно вытащить...

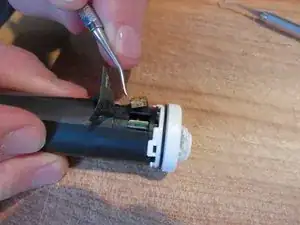

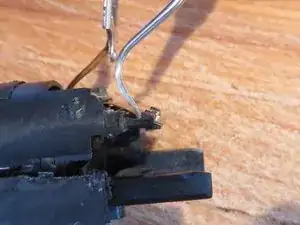

Задолбавшись, я просто сломал две защёлки моими удобными стоматологическими инструментами. Они находятся как бы за углом, поэтому трудно до них добраться. Снова будьте осторожны с разъёмом, но выравнивание примерно соответствует нижней части разъёма головки камеры.

Не думаю, что это можно сделать отвёрткой.

Или лучше — нижняя треть горизонтальной части креста. Хм, понятно ли это?

Защёлка просто упирается в корпус по боковой части крестовидной формы.

Следите за переключателем записи, пока это выскальзывает!

После того как две защёлки были сломаны, постоянные покачивания и тянущие движения начали показывать, что низ сдвигается.

Аккуратная помощь широкой лопаткой, круговыми движениями может помочь.

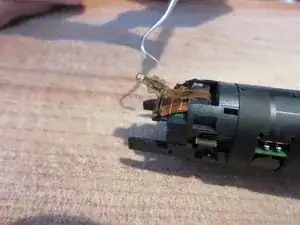

Не теряйте из виду этот маленький кабель!

и он вышел!

Обратите внимание на сломанные защёлки.

И жалкое уплотнение вокруг динамика (или это микрофон?? Попала ли вода туда?)

Видно, что крышка плотно зафиксирована на основной сборке, и что ещё хуже, как я узнал после её поломки.

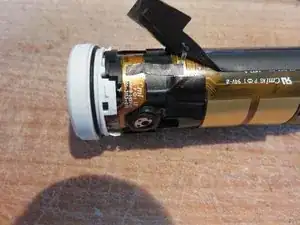

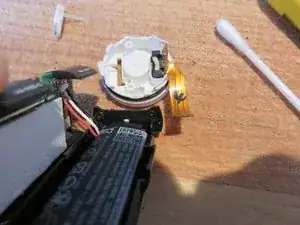

Осторожно отодвиньте ленту и вытащите разъём питания.

Следите за заземляющей полосой, видимой на фотографии.

У моей был сильный зелёный коррозионный налёт на медных контактах. Очистил как мог и вставил обратно. Всё равно абсолютно мёртв, нет индикатора зарядки, с картой SD или без, ничего.

Второй разъём, по-видимому, для датчиков, которые включают устройство при удерживании. Его не трогал.

Пора действовать грубее

Снова снимите разъём в подготовке к освобождению и снятию нижней крышки.

Если поступить как ниже, вы сломаете что-то...

Применяя силу и отщёлкивая 3 очевидные фиксатора. Хмм, это кажется сложным...

У неисправного экземпляра уже отсутствует нижняя крышка, поэтому трудно увидеть источник проблемы.

Правильный способ:

Найдите очень длинные отвертки Phillips 00. С одной стороны есть очевидный канал, чтобы ослабить один из двух винтов.

Возможно, до них получится добраться, если немного разжать корпус, но это не очевидно.

Аккуратно отодвиньте ещё немного ленты, обратите внимание на заземляющую сетку, соединённую с силовым кабелем.

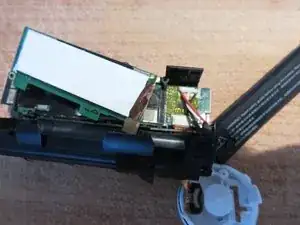

Откройте защёлки на пластиковом держателе — основной корпус раскладывается.

Другой вид на нижнюю крышку и канал для доступа к этим двум ключевым винтам.

Убрано ещё немного повреждений от воды, но коррозия в слишком многих местах.

Верхняя плата закреплена одним винтом Phillips.

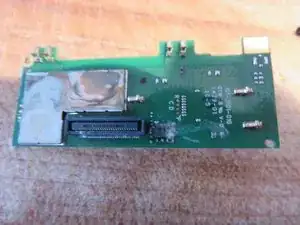

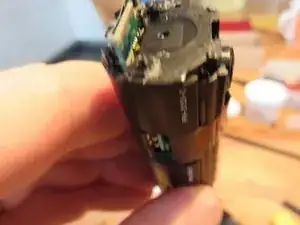

Всё повреждено. Вода высохла, присутствует коррозия.

Головка камеры может быть извлечена только после снятия основного узла. Кольцо объектива имеет байонетное соединение, уплотнение и клей. Для освобождения байонет поворачивается против часовой стрелки. Нужно всего около 1 мм.

За неё довольно сложно зацепиться. Оставьте её на месте, если возможно.

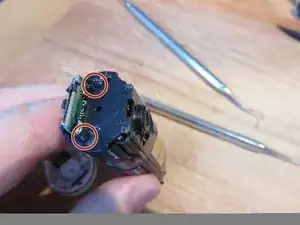

Не трогайте 4 винта на задней части головки камеры — они крепят датчик к оптическому узлу.

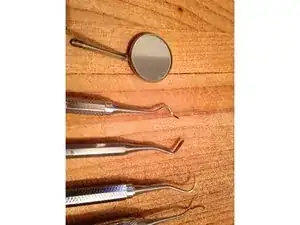

Здесь несколько фото стоматологических инструментов, которыми я пользовался, чтобы сломать маленькие защёлки и добраться под кнопку.
