Разборка Sony Cyber Shot WX80 — полная по частям
Используйте это руководство для полной разборки Sony Cyber-Shot WX80, компактного цифрового фотоаппарата, впервые выпущенного в 2013 году и с тех пор снятого с производства. Примечание: это руководство предназначено для описания процесса разборки Sony Cyber-Shot WX80 и не содержит инструкций по ремонту или замене отдельных частей камеры.
Если у Вас возникают проблемы с Sony Cyber-Shoot WX80, руководство по устранению неполадок доступно здесь. Руководство по замене материнской платы можно найти здесь, а на нашем сайте доступно больше руководств.
Перед началом убедитесь, что устройство не подключено к источникам внешнего питания и полностью выключено.
Шаг 1

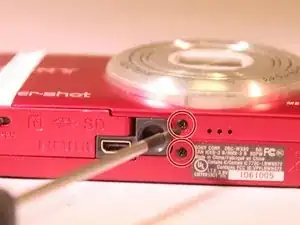

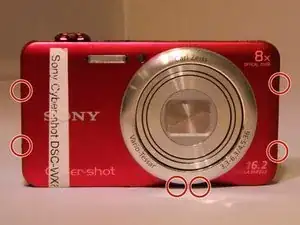

Удалите все шесть винтов #00, удерживающих внешний корпус, с помощью крестовой отвертки Phillips #00.
Следите за винтами — они маленькие и легко теряются
Шаг 2
На этом этапе большинство деталей в камере должно свободно двигаться.

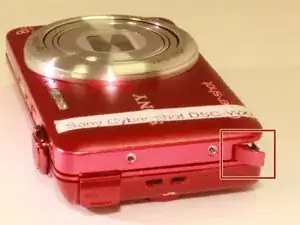

Обратите внимание на небольшой подвижный клапан рядом с отсеком батареи, видимый на первой из трёх фотографий.

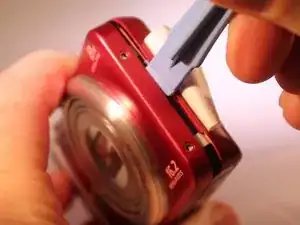

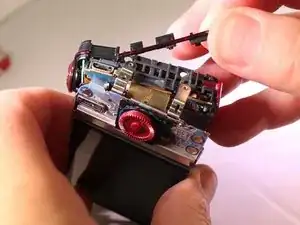

Снимите переднюю часть корпуса с помощью лопатки. Вставьте лопатку в шов с правой стороны камеры и отожмите от задней части корпуса.

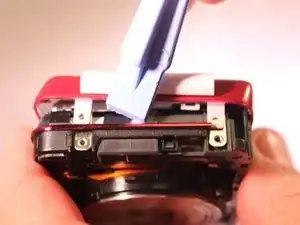

С помощью лопатки повторите процесс, чтобы снять заднюю часть корпуса. Отожмите её от передней части камеры.
Шаг 3
Поверните камеру так, чтобы перед Вами был ЖК-экран.

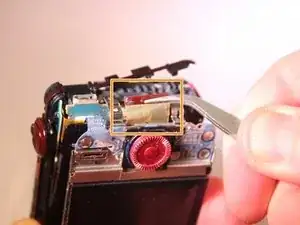

Используйте пинцет, чтобы извлечь первый из двух ленточных кабелей, удерживающих ЖК-экран. Тяните прямо из разъёма.
Используйте пинцет, чтобы извлечь второй из двух ленточных кабелей тем же способом.
Будьте осторожны, чтобы не порвать ленты. Они служат каналами связи, по которым работает экран.
ЖК-экран теперь отсоединён. Аккуратно отделите его от остальной части камеры руками.
Шаг 4
Поверните ту сторону камеры, с которой Вы только что сняли лентовые кабели, к себе.

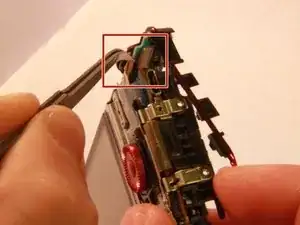

Внутренняя рамка-вкладыш имеет оранжевый ленточный кабель (обведён на изображении), который нужно отсоединить перед безопасным снятием.
Снимите внутреннюю облицовочную рамку с помощью пинцета.
Делайте это аккуратно, чтобы не повредить ленточный кабель.
Осторожно оторвите внутреннюю облицовочную рамку от остальной части камеры пальцами.
Шаг 5
После снятия ЖК-экрана Вы увидите чёрную металлическую пластину. Её можно снять, чтобы открыть материнскую плату и объектив.
Аккуратно поднимите пластину пальцами и отведите от остальной части камеры.
Шаг 6

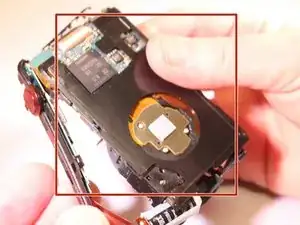

Теперь Вы должны видеть открытую материнскую плату и объектив.
Чтобы отделить материнскую плату и объектив, необходимо отсоединить ещё два ленточных кабеля.

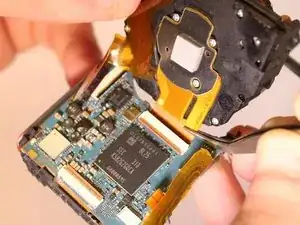

Извлеките первый ленточный кабель (показан первым) пинцетом. Тяните аккуратно от камеры.
Извлеките второй ленточный кабель (показан вторым) пинцетом. Тяните аккуратно от камеры.

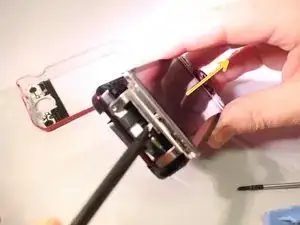

Аккуратно поднимите объектив пальцами, отделяя его от материнской платы и рамки.
Шаг 7

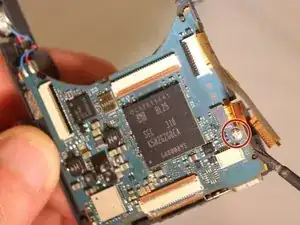

Удалите винт (показан первым) крестовой отверткой #00.

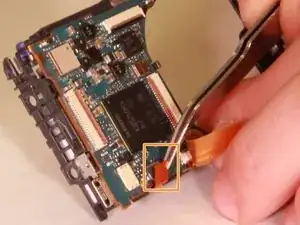

Пинцетом извлеките последний ленточный кабель (показан вторым). Тяните аккуратно от каркаса камеры.
Теперь Вы можете вынуть материнскую плату из основной рамной основы.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
