Замена материнской платы Sony Cyber-shot DSC-WX80

Удалите все шесть винтов #00, удерживающих корпус, с помощью отвертки Phillips #00.

Следите за всеми винтами, так как они мелкие и легко теряются.

На этом этапе большинство деталей в камере должны свободно двигаться.

Обратите внимание на небольшой свободно движущийся флап рядом с портом батареи, видимом на первом из трех фото.

Удалите переднюю часть корпуса с помощью лопатки. Вставьте лопатку в шов с правой стороны камеры и приподнимите от задней части корпуса.

Используя лопатку, повторите процесс для удаления задней части корпуса. Приподнимите от передней части камеры.

Поверните камеру так, чтобы вы видели ЖК-экран.

Используйте пинцет, чтобы удалить первый из двух шлейфов, удерживающих ЖК-экран на месте. Потяните прямо из порта.

Используйте пинцет, чтобы удалить второй из двух шлейфов тем же методом.

Будьте осторожны, чтобы не порвать шлейфы. Это коммуникационные сети, которые ваш экран использует для работы.

Теперь ЖК-экран отсоединен. Аккуратно оторвите его от остальной части камеры руками.

Обратите стороной камеры, с которой вы только что сняли шлейфы, к себе.

Внутренний каркас имеет оранжевый шлейф (окружен на изображении), который необходимо отсоединить перед безопасным удалением.

Удалите внутреннюю обшивку каркаса с помощью пинцета.

Делайте это осторожно, чтобы не повредить шлейф.

Аккуратно поднимите внутреннюю обшивку каркаса от остальной части камеры пальцами.

С удаленным ЖК-экраном вы должны увидеть черную металлическую пластину. Ее можно снять, чтобы открыть материнскую плату и объектив.

Используйте пальцы, чтобы аккуратно поднять пластину вверх и подальше от остальной части камеры.

Вы теперь должны видеть открытую материнскую плату и объектив.

Чтобы отделить материнскую плату и объектив, необходимо отсоединить два шлейфа.

Удалите первый шлейф (изображен первым) с помощью пинцета. Потяните аккуратно от камеры.

Удалите второй шлейф (изображен вторым) с помощью пинцета. Потяните аккуратно от камеры.

Используйте пальцы, чтобы осторожно приподнять объектив от материнской платы и каркаса.

Удалите винт (изображен первым) с помощью отвертки Phillips #00.

Используйте пинцет, чтобы удалить последний шлейф (изображен вторым). Потяните аккуратно от каркаса камеры.

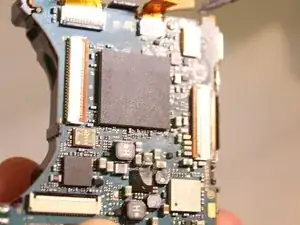

Теперь вы сможете удалить материнскую плату из базового каркаса.

Теперь, когда ваша материнская плата удалена, вы можете заменить ее!
