Как отремонтировать затвор фотоаппарата Holga 120N, выходящий за пределы хода

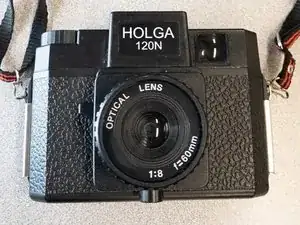

Фотоаппарат Holga 120N (номер модели 144120) был выпущен в 1980-х годах, поэтому подвержен естественному износу. Когда затвор выходит за пределы хода, это может помешать аппарату сделать снимок. Простое решение — добавить наконечник-"вилку" в качестве упора для выступающего затвора, что позволит снова делать снимки. Для этой работы не требуются специальные знания о корпусе пленочного фотоаппарата Holga; единственные необходимые инструменты — термоклей, крестовая отвертка, ножницы и канцелярский нож/лезвие.
В этом руководстве вы узнаете, как разобрать камеру, вставить наконечник и снова запечатать корпус.
Шаг 1

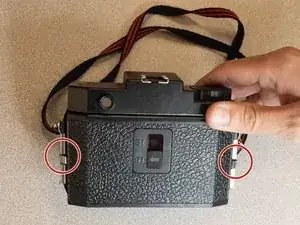

Сдвиньте две металлические защёлки шнурка вверх и снимите их с камеры.

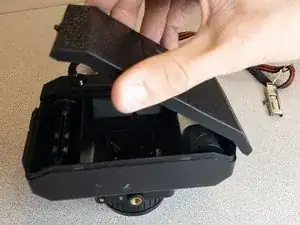

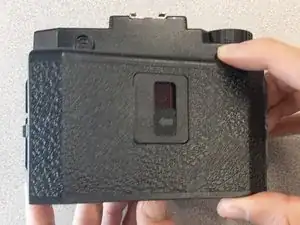

Снимите заднюю крышку камеры.
Шаг 2

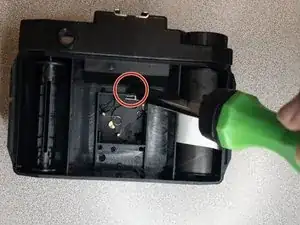

Выверните винт над отверстием для детали затвора крестовой отверткой Phillips #00.

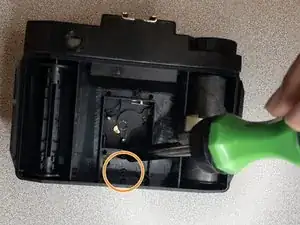

Выверните винт под отверстием для детали затвора крестовой отверткой Phillips #00.
Шаг 3
Выньте деталь затвора, оттянув её от корпуса камеры.
Осторожно оттяните деталь затвора, чтобы не порвать провод.
Шаг 4

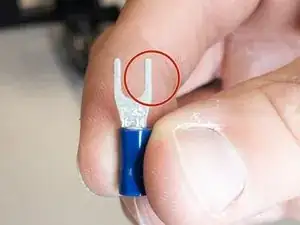

Отрежьте правую лапку наконечника-"вилки" ножницами.
Шаг 5

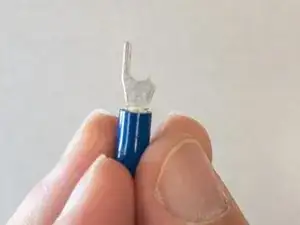

Согните наконечник-"вилку" вперёд под углом 90 градусов.
Шаг 6

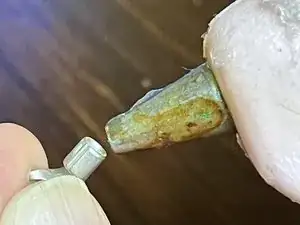

Разрежьте синюю пластиковую изоляцию наконечника канцелярским ножом/лезвием.
Пластиковое основание сидит очень плотно. Будьте осторожны при его срезании!

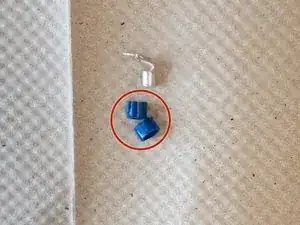

Снимите пластик с наконечника.
Шаг 7
Нанесите термоклей на нижнюю часть наконечника.

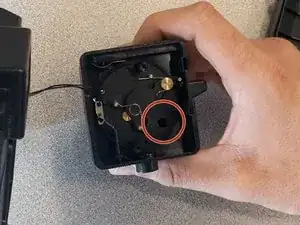

Вставьте наконечник в маленькое отверстие под затвором.
Разместите наконечник горизонтально, направив его в сторону провода, идущего к камере.
Шаг 8

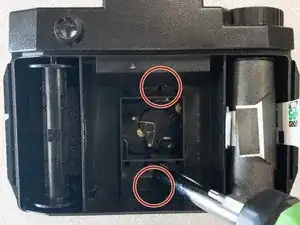

Закрутите деталь затвора обратно на место крестовой отверткой Phillips #00.
Шаг 9
Верните заднюю крышку камеры на место.
Заключение
Вы теперь умеете следующее:
- Разбирать и собирать фотоаппарат Holga 120N
- Добавлять наконечник-"вилку" в качестве упора
Наконечник остановит выступающий затвор. Приятной съёмки!
Перевод руководства с ifixit.com
