Замена ЖК-экрана Sony Cyber-shot DSC-WX80
Убедитесь, что у вас есть все необходимые инструменты для замены ЖК-экрана Sony Cyber-shot WX80, и имейте steady hand при работе с мелкими и более хрупкими деталями.
Шаг 1

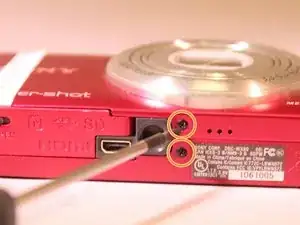

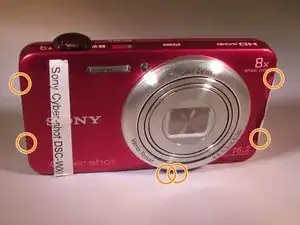

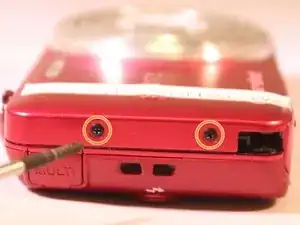

Начните с удаления всех шести черных винтов размером 40 мм на 10 мм, удерживающих внешнюю рамку, с помощью отвертки Phillips #00.
Шаг 2
Удалите свободно болтающийся клапан рядом с портом для батареи и храните его в безопасном месте.

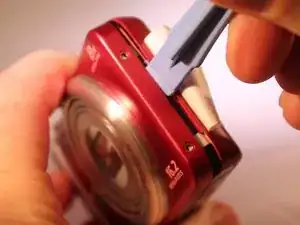

Аккуратно подденьте переднюю крышку. При наличии используйте пластиковый инструмент для открытия.
Теперь аккуратно подденьте заднюю крышку, используя пластиковый инструмент для открытия, если это возможно.
Шаг 3

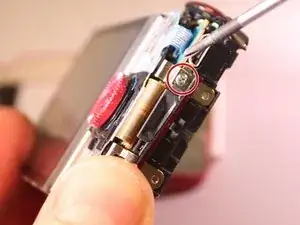

Удалите винт #00 с правой стороны (со стороны ЖК-экрана), который находится рядом с основным управляющим диском.

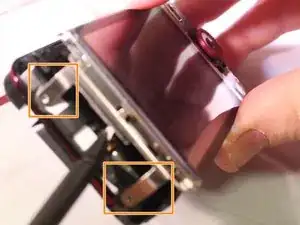

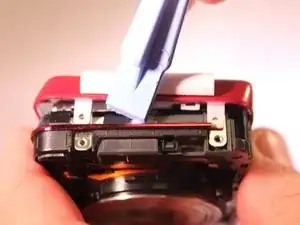

Используйте лопатку или пластиковые инструменты для открытия, чтобы приподнять ЖК-экран и освободить две металлические защёлки с левой стороны.

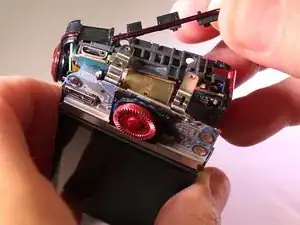

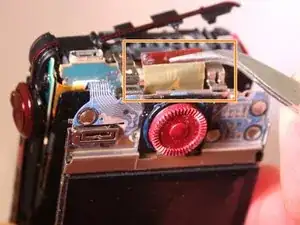

Поднимите еще две металлические защёлки, закрепленные тонкой красной пластиковой лентой с правой стороны (со стороны основного управляющего диска). Смотрите на третье изображение.
Тонкая красная пластиковая лента очень хрупкая.
Шаг 4

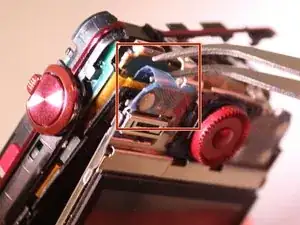

С помощью пинцета удалите синюю ленту от ее соединения, расположенного в верхнем правом углу устройства.
С помощью пинцета удалите золотую ленту от ее соединения, расположенного справа от удаленной синей ленты.
Ваш ЖК-экран теперь удалён, и вы можете заменить его!
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
