Замена блока объектива Sony Cyber-shot DSC-WX100

Откройте указанный клапан, чтобы получить доступ к отсеку аккумулятора.

Указанный серый переключатель необходимо сдвинуть вправо, чтобы открыть клапан.

Если в отсеке всё ещё находится старый аккумулятор, убедитесь, что камера выключена перед извлечением.

Если в отсеке находится аккумулятор, выньте его, сначала потянув вниз за синюю деталь. После этого можно извлечь аккумулятор из отсека.

Удалите все винты длиной 1 мм с помощью отвертки Philips #000.

Удалите остальные винты (2 мм) с крышек камеры, используя отвертку Phillips #000.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно снять переднюю и заднюю панели камеры.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно освободить две указанные защёлки.

Поднимите за нижний край пластины. Поднимите её так, чтобы пластина освободилась от указанного выступа.

Оттяните от камеры в конце металлической пластины с синими цепями, чтобы затем снять пластину с камеры.

Для помощи с этим шагом обратитесь к видео.

Удалите этот винт (1 мм) с помощью отвертки Phillips #000.

Аккуратно приподнимите модуль ЖК-экрана от металлической пластины.

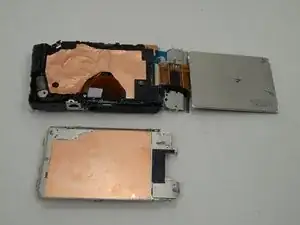

Снимите металлическую пластину, находившуюся под ЖК-экраном, с корпуса камеры.

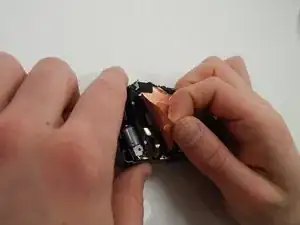

Отклейте медную фольгу.

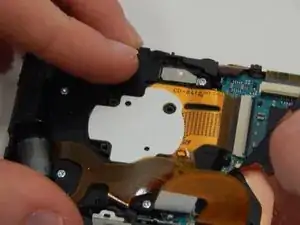

Выверните три отмеченных винта (2 мм) с помощью отвертки Phillips #000.

Снимите панель, прикреплённую этими винтами.

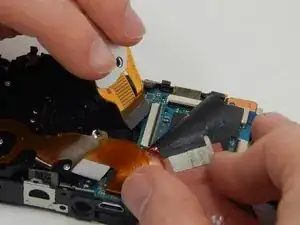

Отклейте как медную фольгу, так и чёрную ленту под панелью, чтобы открыть разъём соединения.

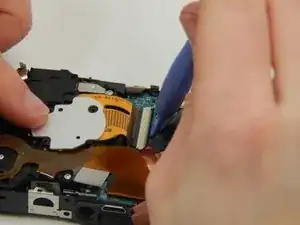

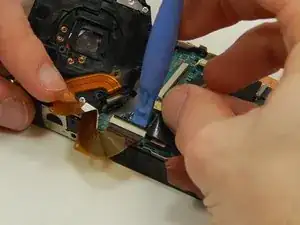

Используйте пластиковый инструмент для вскрытия, чтобы поддеть чёрную планку вверх.

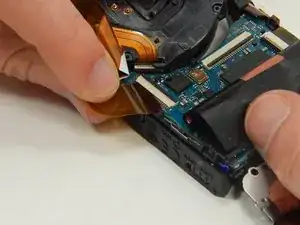

После освобождения чёрной защёлки вытяните матрицу изображения.

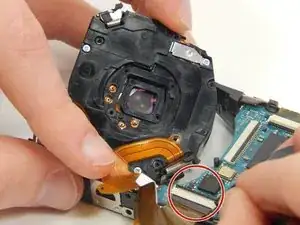

Отклейте чёрную ленту, чтобы обнажить показанный ниже разъём соединения.

Подденьте чёрную планку вверх пластиковым инструментом для вскрытия.

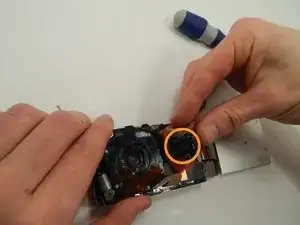

Снимите проводящую плёнку с разъёма соединения.
