Замена вспышки Olympus Stylus 1010

Удалите пять винтов с крестообразным шлицем Phillips #00 на днище и с правой боковой панели.

Снимите правую боковую панель, оттянув большую серебристую деталь.

Удалите оставшиеся три винта Phillips #00 на боковой и передней панелях.

Большим и указательным пальцами снимите серебристую шильду и серебристую деталь в форме «Т».

Снимите чёрную переднюю панель, сдвинув её в направлении объектива, затем потянув вверх, чтобы снять с корпуса камеры.

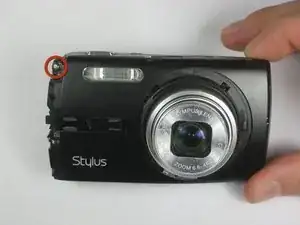

Удалите три винта Phillips #00 на передней части корпуса камеры.

С помощью лопатки подденьте две защёлки, чтобы разделить корпус — одна защёлка сверху и одна с правой стороны.

С помощью пластиковой лопатки поднимите чёрные защёлки.

Продолжая использовать пластикoвую лопатку, отсоедините золотую полоску-разъём и белую полоску-разъём.

Двумя руками разъедините камеру на две части.

С помощью пластиковой лопатки поднимите чёрные защёлки.

По-прежнему используя лопатку, отсоедините три золотые ленточные проводники от внутренней части камеры.

Удалите три винта внутри корпуса камеры с помощью отвёртки #00.

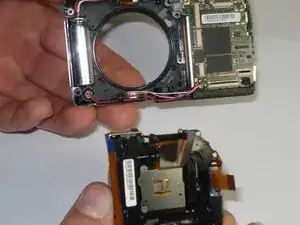

Большим и указательным пальцами вытяните блок объектива прямо из корпуса камеры.

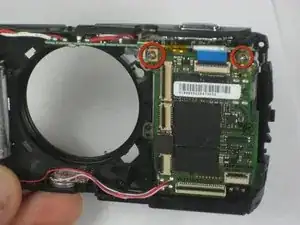

Удалите два винта Phillips #00 на правой стороне камеры.

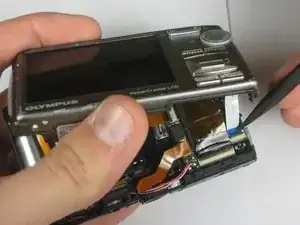

С помощью пластиковой лопатки поднимите чёрные защёлки.

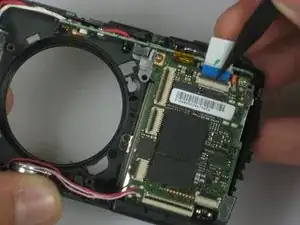

По-прежнему используя лопатку, отсоедините ленточные золотые проводники от материнской платы.

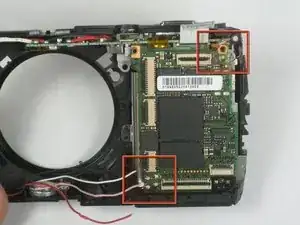

Отпа́йтe верхний правый и нижний левый провода, чтобы снять материнскую плату.

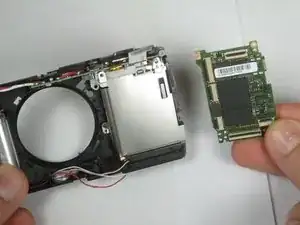

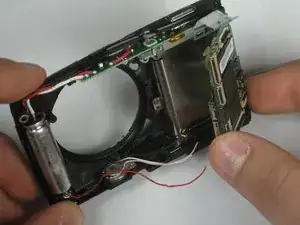

Чтобы вынуть материнскую плату, возьмитесь за её края и поднимите вверх, используя большой и указательный пальцы.

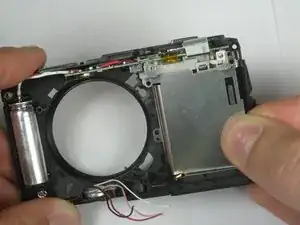

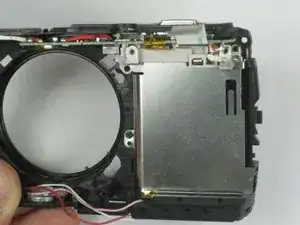

Удалите два оставшихся винта Phillips #00.

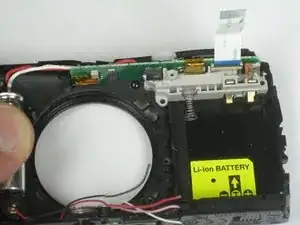

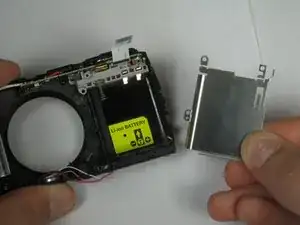

Поднимите металлическую деталь вертикально вверх, чтобы снять её.

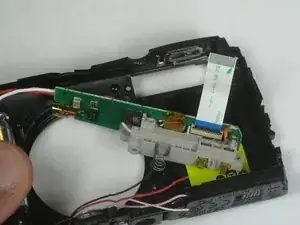

Осторожно потяните за белую вкладку, чтобы извлечь небольшую материнскую плату с модулем вспышки.

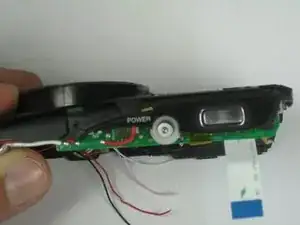

Вытащите серебристую кнопку, сжав её большим и указательным пальцами.

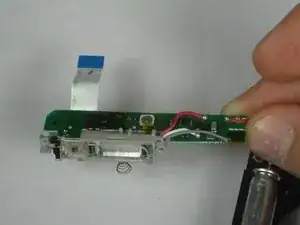

Снимите маленькую материнскую плату с корпуса камеры.

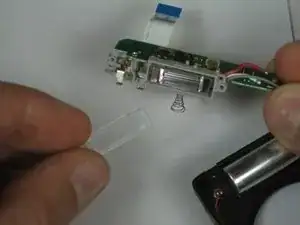

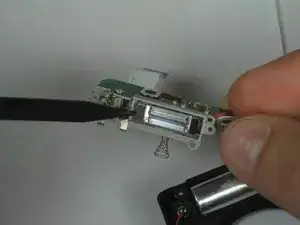

С помощью лопатки снимите пластиковую крышку вспышки.

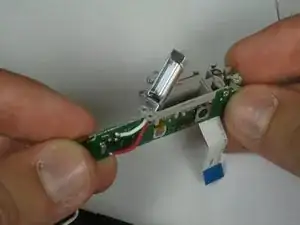

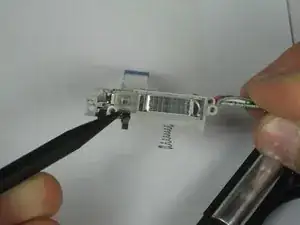

Снимите лампу вспышки с помощью пластиковой лопатки.
