Замена ЖК-экрана Nikon Coolpix P510
Если у вас возникли проблемы с ЖК-экраном, этот помощник поможет вам заменить его с минимальными усилиями. Эта запчасть легко доступна и проста в замене. Вам понадобятся только отвертка и пластиковый инструмент для открывания, ничего больше не требуется.
Шаг 1
Переверните камеру и надавите на язычок крышки батареи, чтобы открыть отсек для батареи.
Шаг 2
Нажмите на маленький желтый язычок, чтобы вынуть батарею.
С нажатым язычком, вытащите батарею.
Шаг 3

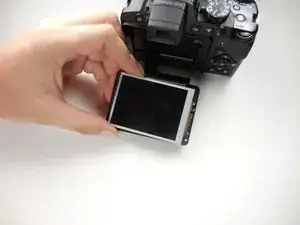

Разложите ЖК-экран и переверните камеру вниз к верху, чтобы получить доступ к винтам на дне.
Шаг 4
Удалите четыре винта PH00 длиной 4 мм.
Шаг 5
Используйте пластиковый инструмент для открывания, чтобы провести вокруг экрана и разделить переднюю и заднюю секции.
Шаг 6

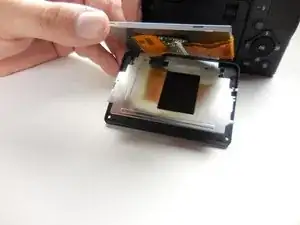

Поднимите ЖК-экран, чтобы получить доступ к его задней части.
Шаг 7

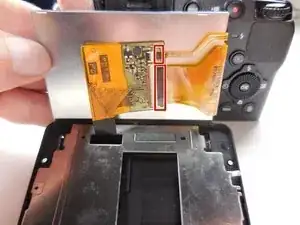

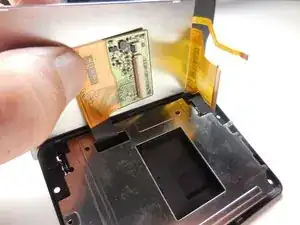

Отсоедините шлейфы по бокам чипа под ЖК-экраном, слегка потянув за них.
Шаг 8

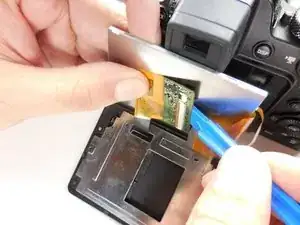

Чип имеет клей, который удерживает его на ЖК-экране, и для его снятия потребуется использовать пластиковый инструмент для открывания.
Для снятия чипа может потребоваться немного усилий. Будьте осторожны, чтобы не сломать чип.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
