Замена корпуса объектива Nikon Coolpix P510

Переверните камеру и выкрутите шесть винтов PH00 Philips длиной 3 мм крестовой отвёрткой Philips.

На выступе для большого пальца открутите один винт PH00 Philips длиной 4 мм.

Держа камеру перевёрнутой, выкрутите три винта PH00 Philips длиной 3 мм с левой стороны.

Один из винтов находится под крышкой портов HDMI и A/V Out.

На противоположной стороне камеры выкрутите два винта PH00 Philips длиной 3 мм.

Откройте вспышку и используйте пластиковый инструмент для вскрытия, чтобы отщёлкнуть защёлку под ней, как показано.

Теперь разъедините корпус.

Крепление штатива может выпасть само или его придётся вынуть.

Отключите два ленточных кабеля, чтобы полностью отделить заднюю часть.

С отделённой задней частью снимите шесть винтов PH000 Philips длиной 3 мм крестовой отвёрткой Philips.

Снимите один винт PH00 Philips длиной 5 мм.

Чтобы удалить винт в верхнем правом углу, возможно, потребуется приподнять угол корпуса для доступа к нему.

Вынув все винты, металлическую пластину можно просто снять.

Сняв металлическую пластину, отключите этот ленточный кабель от материнской платы.

Чтобы отсоединить разъём с плоской верхней частью, просто приподнимите его для отключения.

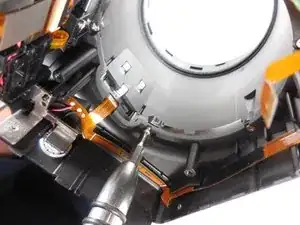

Чтобы вынуть узел объектива, необходимо выкрутить четыре винта PH00 Philips длиной 6 мм.

Вынув опорные винты, вы можете просто вытянуть узел из корпуса.

Если вы переходите к снятию корпуса объектива, этот шаг выполнять не нужно.

Сняв узел, нужно снять эту последнюю деталь, выкрутив три винта PH000 Philips длиной 3 мм.

Снимите пять винтов PH00, окружающих объектив.

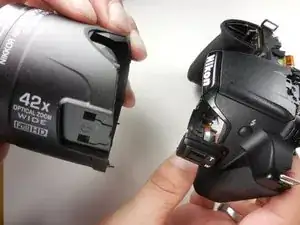

Отделите корпус объектива от передней части.

Переключатель на боковой стороне просто сдвигается и снимается с переднего корпуса.
