Замена CCD-датчика Nikon Coolpix P530

Найдите отсек для батареи, расположенный в нижней части устройства.

Перед выполнением любых работ убедитесь, что камера выключена.

Сдвиньте переключатель влево, чтобы открыть отсек для батареи, используя кончик пальца или пластиковые монтажные лопатки.

После перемещения переключателя пружинящая крышка отсека для батареи откроется.

Нажмите на желтую пружинную защелку, удерживающую батарею, кончиком пальца или пластиковым инструментом для вскрытия.

После нажатия желтая защелка частично вытолкнет батарею из камеры.

Аккуратно извлеките батарею из отсека.

Удалите шесть винтов длиной 4 мм, выделенных красным, крестовой отверткой Phillips #000.

Удалите винт длиной 5 мм, выделенный оранжевым, крестовой отверткой Phillips #000.

Выдвиньте вспышку камеры, нажав кнопку под значком молнии на левой стороне камеры.

Найдите небольшой вырез под вспышкой, где корпус камеры соединяется с задней крышкой.

Используйте пластиковые монтажные лопатки, чтобы отжать более темную пластиковую вставку под вспышкой от более светлого корпуса камеры.

Осторожно подденьте пластиковым инструментом по периметру корпуса камеры.

Пластиковая крышка HDMI может ослабнуть и отвалиться на этом этапе. После того как задняя крышка освободится от корпуса, вы можете снять эту деталь и хранить в безопасном месте.

Аккуратно приподнимите заднюю крышку от корпуса камеры.

К задней крышке камеры прикреплен золотой ленточный кабель, соединяющий крышку с внутренними электронными компонентами. Будьте осторожны и не снимайте заднюю крышку, не отсоединив кабель, так как он легко повреждается.

Чтобы отсоединить ленточный кабель, аккуратно вытащите разъем из внутренних электронных компонентов камеры при помощи пинцета.

Поднимите вверх оранжевую задвижку, фиксирующую ленточный кабель, чтобы безопасно его снять.

После отсоединения ленточного кабеля заднюю крышку можно полностью снять.

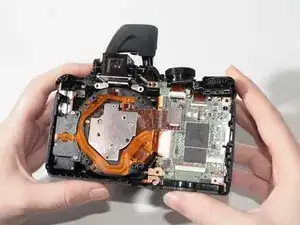

Поднимите ЖК-экран вверх.

Наклоните экран в сторону ленточного кабеля.

Отсоедините ленточный кабель, аккуратно потянув кабель от материнской платы с помощью пинцета.

Поднимите вверх оранжевую задвижку, фиксирующую ленточный кабель, чтобы безопасно его снять.

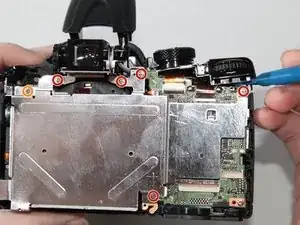

Удалите шесть винтов длиной 4 мм, выделенных красным, крестовой отверткой Phillips #000.

Удалите винт длиной 6 мм, выделенный оранжевым, крестовой отверткой Phillips #000.

Один из винтов 4 мм находится с внешней стороны корпуса устройства.

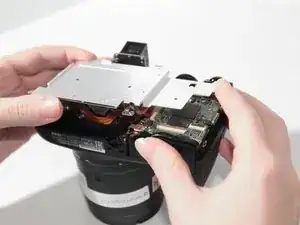

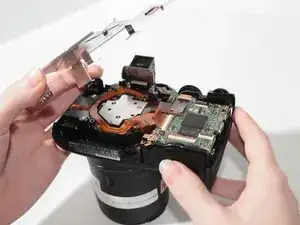

Поднимите и снимите монтажную скобу ЖК-экрана, чтобы открыть подлежащие элементы.

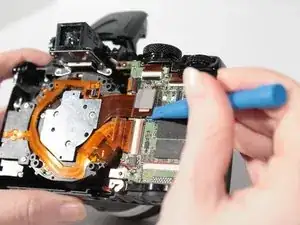

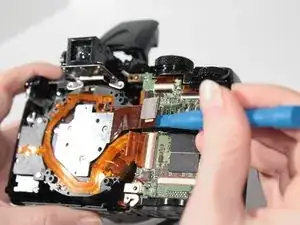

Отсоедините разъем ленточного кабеля, поддевая его вверх пластиковыми монтажными лопатками.

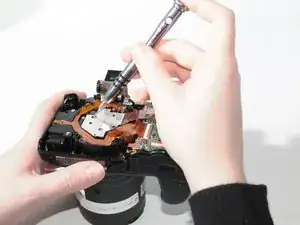

Удалите винты длиной 3 мм, выделенные красным, крестовой отверткой Phillips #000.

Всего в этом шаге следует удалить три винта.

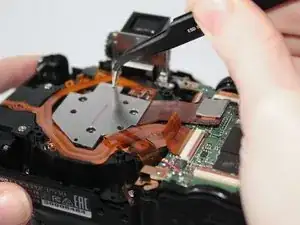

Используйте пинцет, чтобы аккуратно извлечь CCD-датчик.
