Замена блока объектива Nikon Coolpix P510
Этот гид требует некоторого времени, чтобы добраться до блока объектива. Тем не менее, процедура достаточно простая и требует минимального набора инструментов.
Шаг 1
Переверните камеру вверх дном и снимите шесть винтов Philips PH00 длиной 3 мм с помощью отвертки Philips.

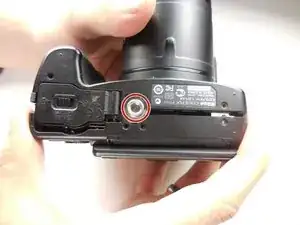

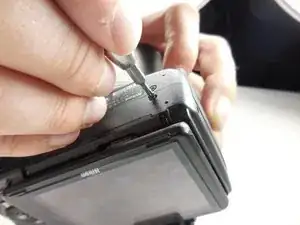

На упоре для большого пальца снимите один винт Philips PH00 длиной 4 мм.
Шаг 2

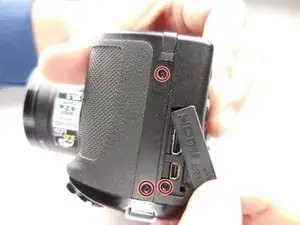

Держая камеру вверх дном, снимите три винта Philips PH00 длиной 3 мм на левой стороне.
Один из винтов находится под крышкой разъёмов HDMI и A/V Out.
Шаг 3

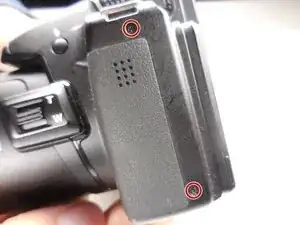

На противоположной стороне камеры снимите два винта Philips PH00 длиной 3 мм.
Шаг 4

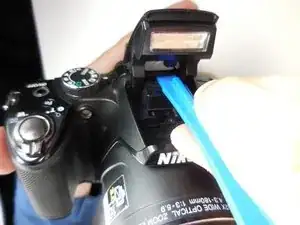

Откройте вспышку и с помощью пластикового инструмента для вскрытия подденьте защёлку под ней, как показано.
Теперь разъедините корпус.
Крепление штатива может выпасть само по себе, либо его потребуется вытащить.
Шаг 5

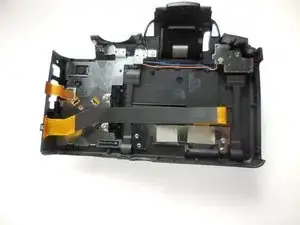

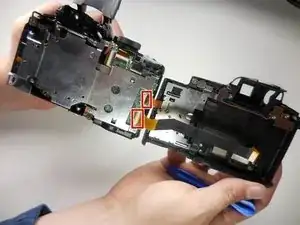

Отключите два ленточных кабеля, чтобы полностью отделить заднюю панель.
Шаг 6

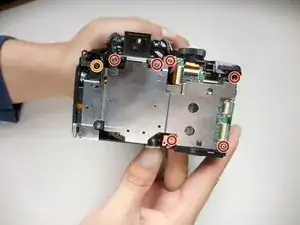

Отделив заднюю панель, необходимо снять шесть винтов Philips PH000 длиной 3 мм с помощью отвертки Philips.

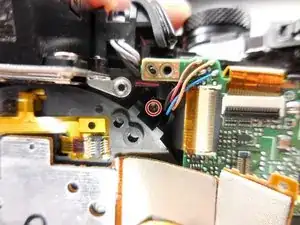

Снимите один винт Philips PH00 длиной 5 мм.

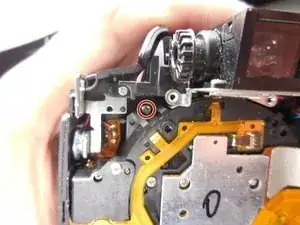

Чтобы получить доступ к винту в верхнем правом углу, возможно, потребуется приподнять угол корпуса.

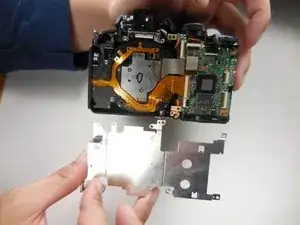

После извлечения всех винтов металлическая пластина должна просто подняться.
Шаг 7

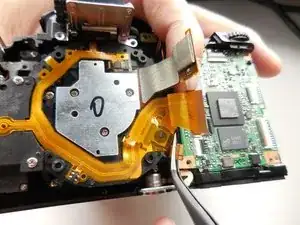

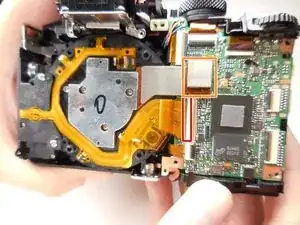

Сняв металлическую пластину, отключите этот ленточный кабель от материнской платы.
Чтобы отсоединить разъём с плоской крышкой, просто поднимите его вверх.
Шаг 8

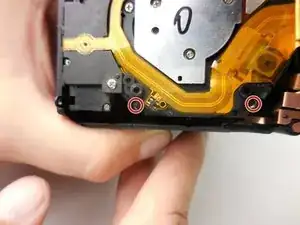

Чтобы вынуть блок объектива, нужно снять четыре винта Philips PH00 длиной 6 мм.
Шаг 9

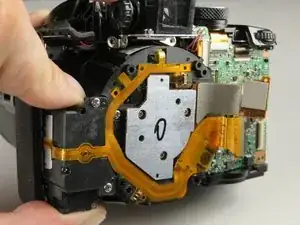

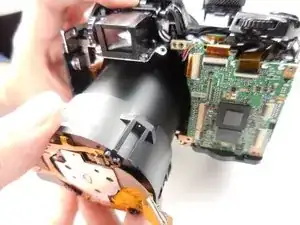

После снятия опорных винтов можно просто выдвинуть блок из корпуса.
Шаг 10
Если вы продолжаете разбирать корпус объектива, этот шаг пропускать не нужно.

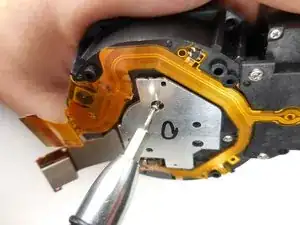

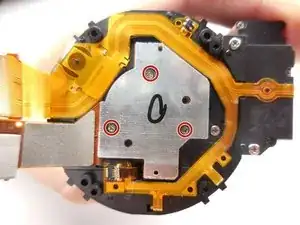

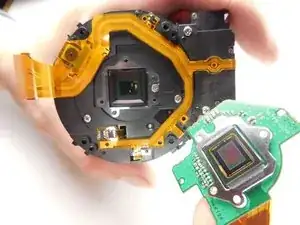

Сняв блок, нам нужно снять последнюю деталь, удалив три винта Philips PH000 длиной 3 мм.
Заключение
Для сборки устройства вновь выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
