Замена материнской платы Nikon Coolpix P510

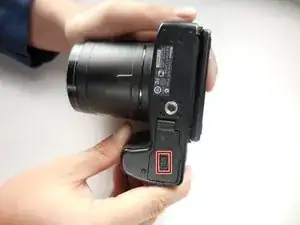

Переверните камеру и нажмите на защёлку крышки батарейного отсека, чтобы открыть отсек для батареи.

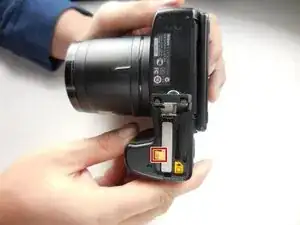

Нажмите на маленькую жёлтую защёлку, чтобы батарея могла выскользнуть.

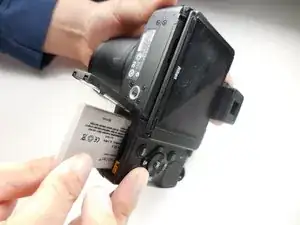

С зажатой защёлкой вытяните батарею.

Переверните камеру вверх дном и отвинтите шесть винтов PH00 длиной 3 мм с крестообразной шлицей с помощью крестовой отвёртки.

На выступе для большого пальца отвинтите один винт PH00 длиной 4 мм.

Держа камеру вверх дном, снимите три винта PH00 длиной 3 мм с левой стороны.

Один из винтов находится под крышкой HDMI и A/V Out.

С противоположной стороны камеры отвинтите два винта PH00 длиной 3 мм.

Откройте вспышку и используйте пластиковый инструмент для вскрытия, чтобы отщелкнуть защёлку под ней, как показано.

Теперь разъедините корпус.

Крепление для штатива может выпасть само или его придётся вытащить.

Отключите два ленточных кабеля, чтобы полностью отсоединить заднюю часть.

Отделив заднюю панель, необходимо отвинтить шесть винтов PH000 длиной 3 мм с помощью крестовой отвёртки.

Отверните один винт PH00 длиной 5 мм.

Чтобы получить доступ к винту в верхнем правом углу, возможно, потребуется приподнять угол корпуса.

После удаления всех винтов металлическая пластина должна просто подняться.

Сняв металлическую пластину, отключите этот ленточный кабель от материнской платы.

Чтобы снять разъём с плоской верхней частью, просто поднимите его, чтобы отключить.

Чтобы извлечь модуль объектива, нужно отвинтить четыре винта PH00 длиной 6 мм.

После снятия опорных винтов вы можете просто сдвинуть модуль из корпуса.

Если вы собираетесь дальше снимать корпус объектива, этот шаг можно пропустить.

Вынув модуль, необходимо снять эту последнюю деталь, открутив три винта PH000 длиной 3 мм.

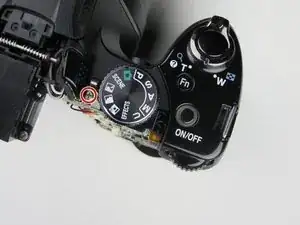

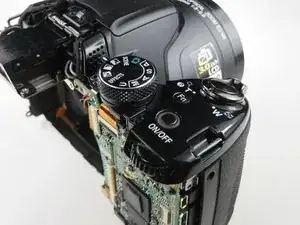

Сверху камеры отвинтите винт PH00 длиной 3 мм.

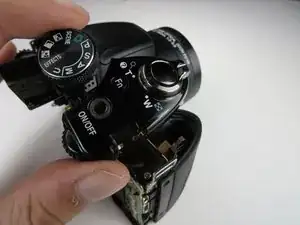

Возьмите верхнюю панель выступа для большого пальца и отщелкните её.

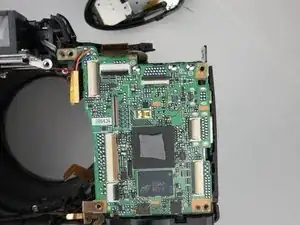

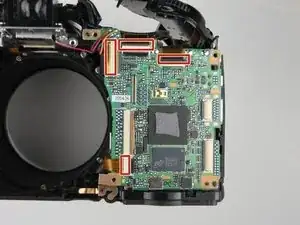

Теперь, глядя на материнскую плату, отключите все четыре ленточных кабеля на ней.

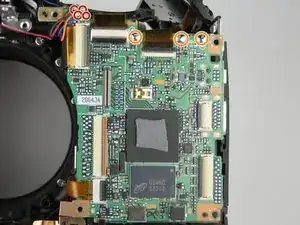

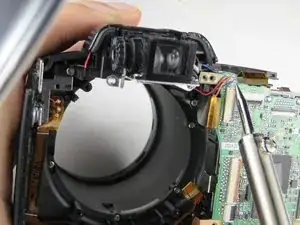

Необходимо распаять четыре провода.

Также требуется распаять три контакта.

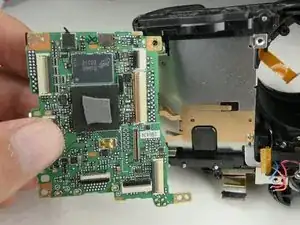

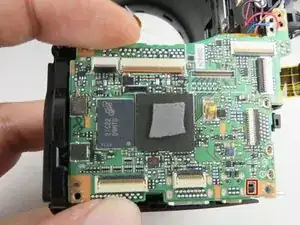

Прежде чем снять плату, нужно отодвинуть защёлку.
