Замена передней крышки корпуса Nikon COOLPIX P500

При разборке камеры существует высокий риск поражения электрическим током, если аккумулятор не извлечён.

Нажмите вниз и вперёд на защёлку крышки отсека аккумулятора.

Нажмите на оранжевую защёлку в направлении стрелки на ней, чтобы освободить аккумулятор.

Удалите все отмеченные винты с помощью отвёртки PH00.

Снимите два винта 3 мм на рукояти.

Снимите два винта 4 мм на стороне, противоположной рукояти.

Снимите три винта 4 мм в основании камеры.

Снимите четыре винта 3 мм в основании камеры.

Откройте модуль вспышки камеры.

Удалите винт 2 мм из металлической решётки микрофона с помощью отвёртки PH00.

Удалите винт 4 мм, который находился под металлической решёткой микрофона, с помощью отвёртки PH00.

Слегка разъедините две части корпуса камеры.

Освободите два кабеля, подняв их защёлки лопаткой.

Не тяните слишком сильно, так как присутствуют ленточные разъёмы.

Отсоедините ленточные разъёмы перед полным разделением корпуса камеры на две части.

Эти фотографии сделаны после освобождения ленточных разъёмов и разделения камеры на две части. Вам нужно освободить ленточные разъёмы, пока камера всё ещё собрана, прежде чем разделить её так, как на фотографиях.

Используйте лопатку, чтобы приподнять фиксатор кабеля и освободить ленточный разъём.

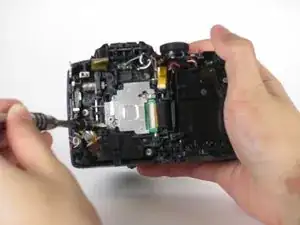

Используйте отвёртку PH00, чтобы выкрутить четыре отмеченных металлических винта 3 мм в металлической пластине.

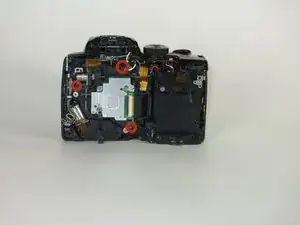

Удалите четыре отмеченных винта 4 мм, соединяющих материнскую плату.

Снимите металлическую опору.

Отпаять отмеченные точки пайки.

Паяльники очень горячие. Они могут повредить ваше устройство и причинить травмы, если не соблюдать осторожность.

Отпаять отмеченные точки пайки.

Используйте лопатку, чтобы разблокировать отмеченные ленточные разъёмы.

Отключите отмеченные ленточные разъёмы.

Используйте лопатку, чтобы разблокировать два ленточных разъёма.

Отключите два ленточных разъёма.

Извлеките материнскую плату из камеры.

Используйте отвёртку PH00, чтобы выкрутить три отмеченных винта 3 мм.

Снимите чёрный пластиковый держатель матрицы изображения из камеры. Теперь у вас есть доступ к передней крышке корпуса камеры.
