Замена крепления штатива Nikon Coolpix P530

Найдите отсек для аккумулятора в нижней части устройства.

Убедитесь, что камера выключена, прежде чем выполнять любые работы по обслуживанию.

Сдвиньте переключатель влево, чтобы открыть отсек аккумулятора, используя подушечку пальца или пластиковые монтажные лопатки.

Пружинная крышка отсека аккумулятора откроется после перемещения переключателя.

Нажмите желтую пружинную защёлку, удерживающую аккумулятор, подушечкой пальца или пластиковой монтажной лопаткой.

После нажатия жёлтой защёлки аккумулятор должен частично выйти из камеры.

Осторожно извлеките аккумулятор из отсека.

Удалите шесть винтов 4 мм, выделенных красным, крестовой отвёрткой Phillips #000.

Удалите винт 5 мм, выделенный оранжевым, крестовой отвёрткой Phillips #000.

Выпрыгните вспышку камеры, нажав кнопку под значком молнии на левой стороне камеры.

Найдите небольшой вырез под вспышкой, где корпус камеры соединяется с задней крышкой.

Используйте пластиковые монтажные лопатки, чтобы отжать более тёмный пластиковый элемент под вспышкой от более светлого корпуса камеры.

Осторожно подденьте пластиковым инструментом по периметру камеры.

Пластиковая заглушка HDMI может ослабнуть и отвалиться на этом этапе. После того как задняя крышка освободится от корпуса, Вы можете снять эту деталь и хранить её в безопасном месте.

Осторожно отведите заднюю крышку от корпуса камеры.

Золотистый ленточный кабель соединяет заднюю крышку с внутренними электронными компонентами. Будьте осторожны и не снимайте заднюю крышку, не отсоединив кабель, так как он легко ломается.

Чтобы отсоединить ленточный кабель, аккуратно вытащите разъём из внутренних электронных компонентов камеры с помощью пинцета.

Откиньте оранжевую защёлку, фиксирующую ленточный кабель, вверх для безопасного извлечения.

После отсоединения ленточного кабеля заднюю крышку можно полностью снять.

Найдите два оставшихся винта 4 мм, которые нужно удалить, используя крестовую отвёртку Philips #000.

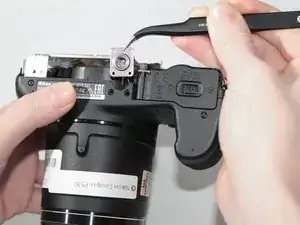

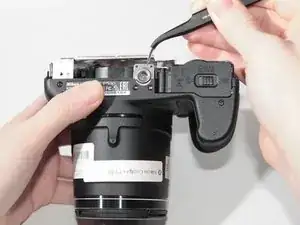

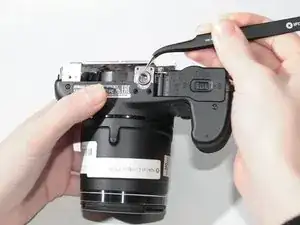

После удаления этих винтов используйте пинцет, чтобы извлечь крепление штатива.
