Замена матрицы изображения Nikon COOLPIX P500

Удалите все отмеченные винты с помощью отвертки PH00.

Удалите два винта 3 мм на рукояти.

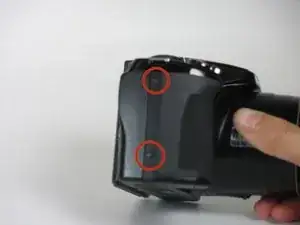

Удалите два винта 4 мм на стороне, противоположной рукояти.

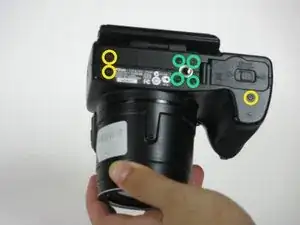

Удалите три винта 4 мм на основании камеры.

Удалите четыре винта 3 мм на основании камеры.

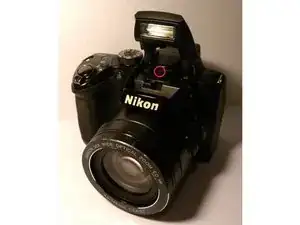

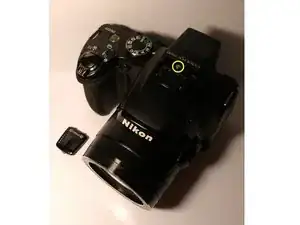

Откройте блок вспышки камеры.

Снимите винт 2 мм с металлической решётки микрофона с помощью отвертки PH00.

Удалите винт 4 мм, который находился под металлической решёткой микрофона, с помощью отвертки PH00.

Слегка разъедините две части корпуса камеры.

Освободите два кабеля, поднимая их фиксаторы шпателем.

Убедитесь, что не тянете слишком сильно, поскольку присутствуют ленточные разъёмы.

Отсоедините ленточные разъёмы перед полной разборкой камеры на две части.

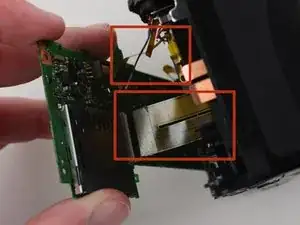

Эти фотографии сделаны после освобождения ленточных разъёмов и разделения корпуса на две части. Вам нужно освободить ленточные разъёмы, пока камера всё ещё собрана, прежде чем разделять её как на фотографиях.

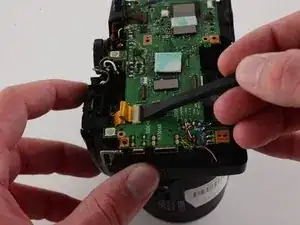

Используйте шпатель, чтобы откинуть защёлку кабеля и освободить ленточный кабель.

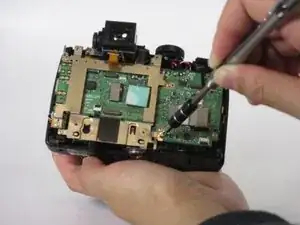

С помощью отвертки PH00 выкрутите четыре отмеченных металлических винта 3 мм на металлической панели.

Удалите четыре отмеченных винта 4 мм, соединённых с платой.

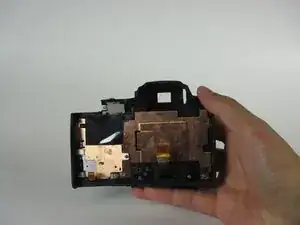

Снимите металлическую опору.

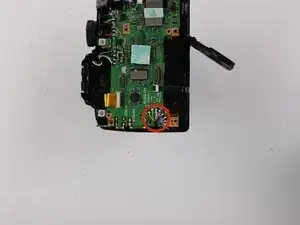

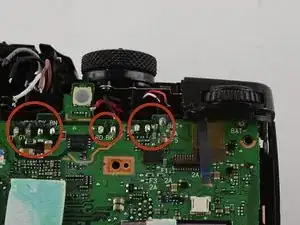

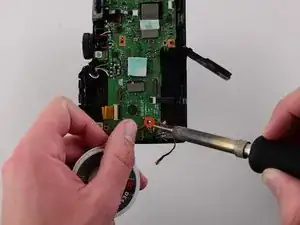

Отпаять отмеченные точки пайки.

Паяльники очень горячие. Они могут повредить устройство и причинить телесные повреждения при ненадлежащем обращении.

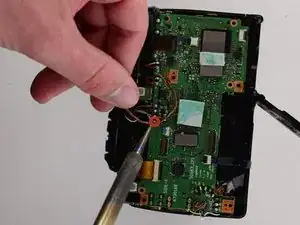

Отпаять отмеченные точки пайки.

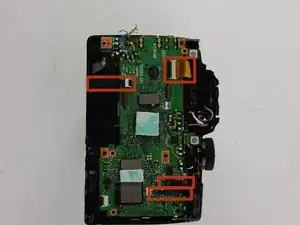

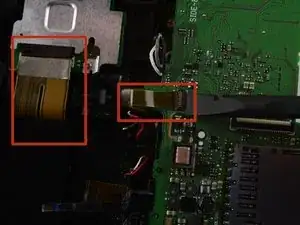

Используйте шпатель, чтобы разблокировать отмеченные ленточные разъёмы.

Отключите отмеченные ленточные разъёмы.

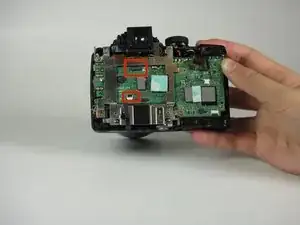

Используйте шпатель, чтобы разблокировать два ленточных разъёма.

Отключите два ленточных разъёма.

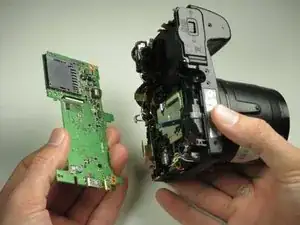

Снимите материнскую плату с камеры.

Используйте отвертку PH00, чтобы удалить два металлических винта 2 мм с крышки матрицы изображения.

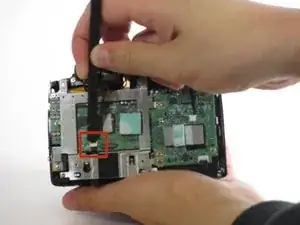

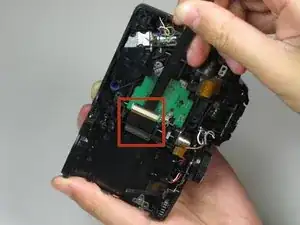

Используйте шпатель, чтобы разблокировать ленточный разъём.

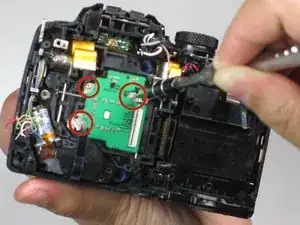

Используйте отвертку PH00, чтобы удалить три винта 3 мм, удерживающие матрицу изображения.

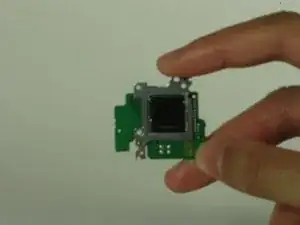

Извлеките матрицу изображения.
